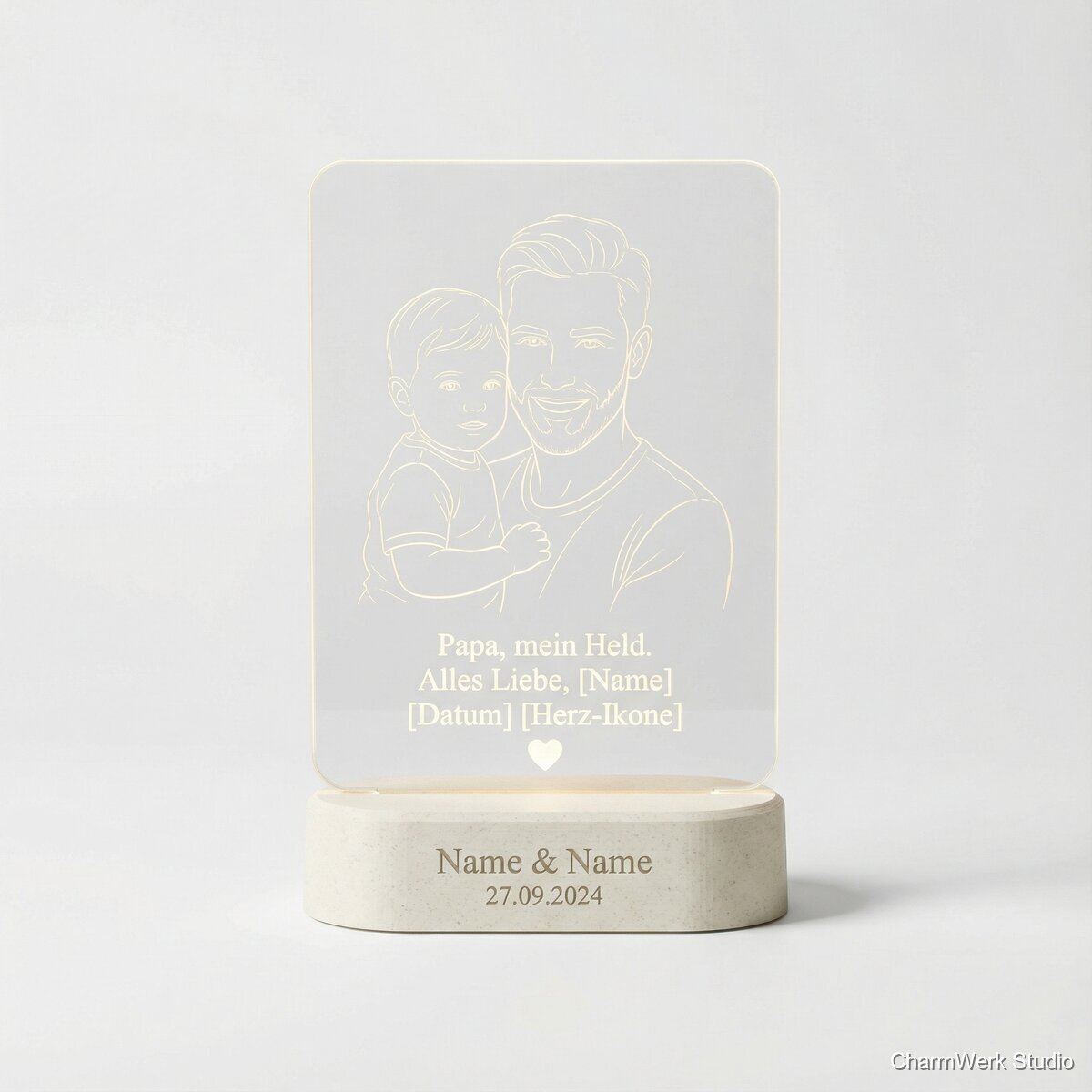

Foto-Nachtlicht „Papa, mein Held“ mit 3D-Sockel
Ein emotionales Nachtlicht: lasergraviertes Acryl mit Foto/Portrait-Liniengravur und einer kleinen Widmung. Der 3D-gedruckte Sockel kann mit Namen, Datum oder einer Mini-Ikone (Herz, Werkzeug, Fußball) personalisiert werden – warmes Licht, große Wirkung.

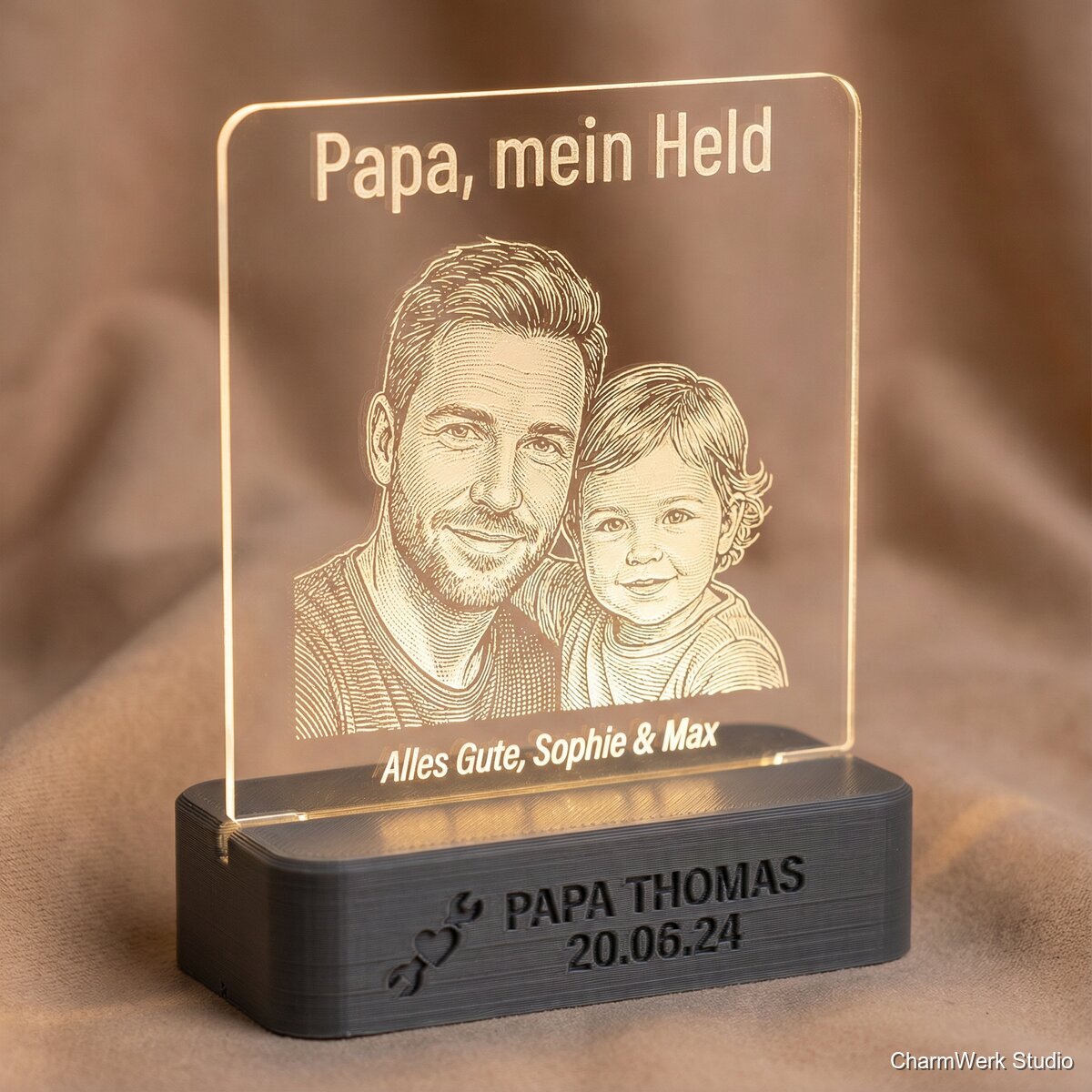

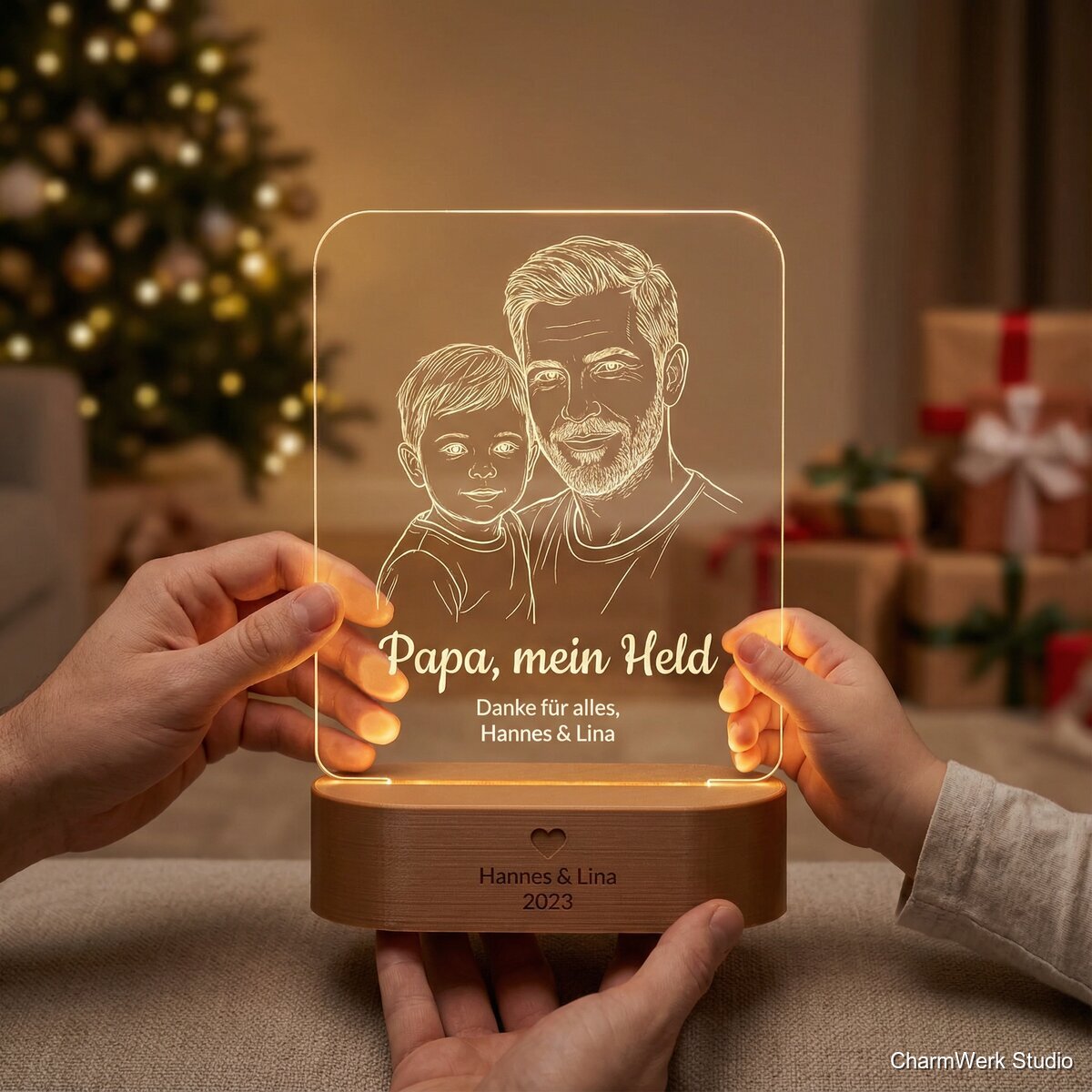

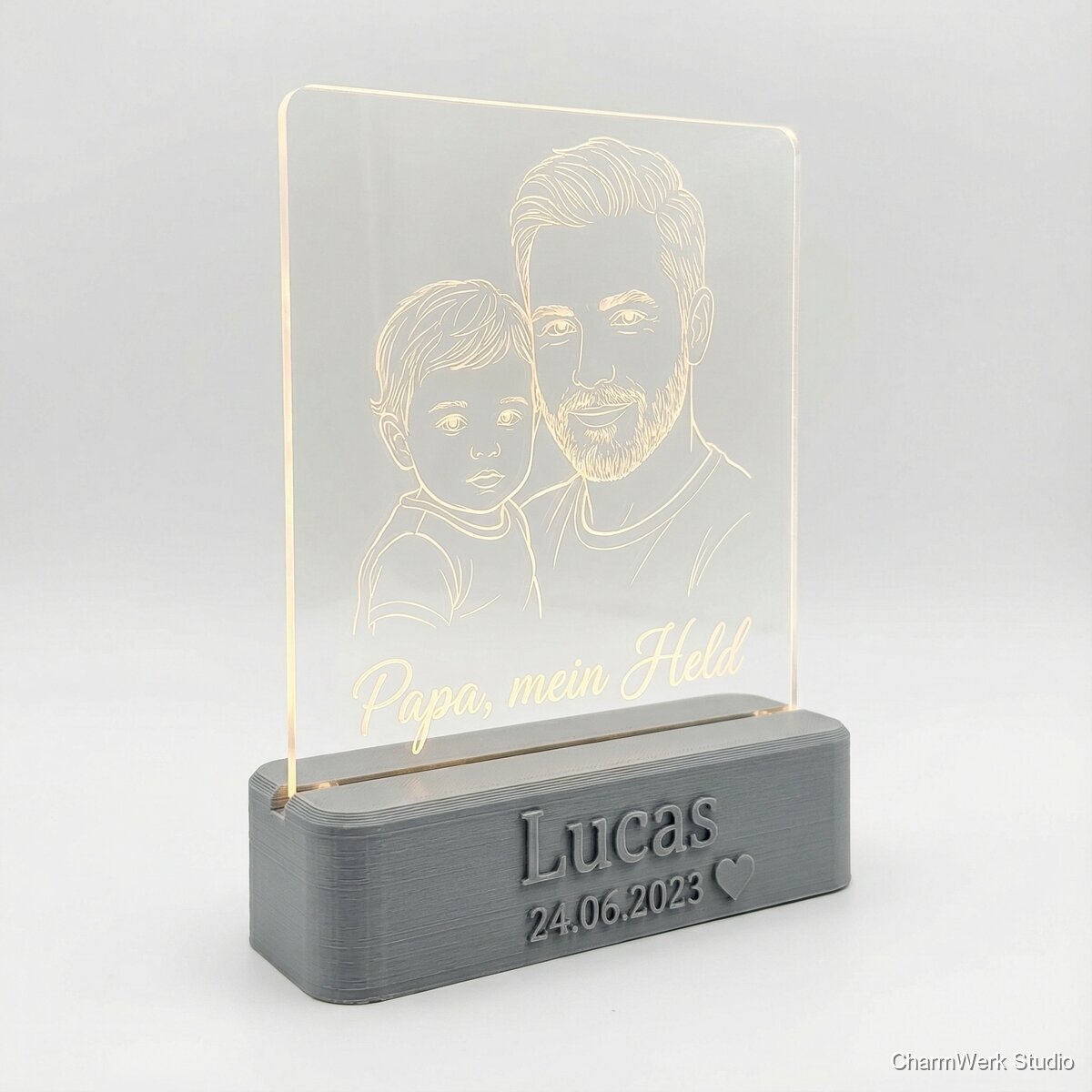

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Acryl gegossen, klar 4mm (ca. 200x150mm Zuschnitt)
1 Stk
6,00–10,00 €
LED-Modul für Sockel (USB, warmweiß) – z.B. 5V COB-LED oder LED-Strip 30–60 LED/m + kleiner Diffusorbereich
1 Set
5,00–12,00 €
USB-Kabel + Schalter (Inline) oder fertiges USB-LED-Controllerkabel
1 Stk
3,00–8,00 €
3D-Druck Filament PLA oder PETG (Verbrauch 80–130g)
0,1 kg
2,00–3,50 €
Kleine Schrauben (M2/M3) + Messing-Gewindeeinsätze (optional)
4–6 Stk
1,50–4,00 €
Doppelseitiges Klebeband (3M VHB) oder Heißkleber für LED-Fixierung
1–2 m / wenige Punkte
1,00–3,00 €
Schwarze selbstklebende Filzgleiter/Filzplatte für Unterseite
1 Satz
1,00–2,50 €
Optional: Alu-Klebeband/Reflexfolie für Innenraum
0,5 m
1,00–2,00 €
Benötigte Werkzeuge
- CO2-Laser oder Diodenlaser (für Acryl bevorzugt CO2); Air Assist empfohlen für saubere Gravur)
- Vektor-/Bildsoftware (LightBurn, Illustrator/Inkscape) + Foto-zu-Gravur-Tool (z.B. ImagR, LaserGRBL-Dither, LightBurn Image Mode)
- 3D-Drucker (FDM)
- Seitenschneider/Entgrater, Feile, Schleifpapier 400–1200 optional
- Lötkolben + Schrumpfschlauch (falls LED/Schalter verlötet werden) optional
- Multimeter (Polung/Spannung prüfen) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Fotoauswahl & Motivvorbereitung
30–60 minWähle ein Foto mit klarer Kontur (Gesicht gut ausgeleuchtet, nicht zu viel Hintergrund). Schneide auf Kopf/Schulter-Portrait zu, erhöhe lokalen Kontrast, reduziere Rauschen (leichte Weichzeichnung) und setze den Hintergrund entweder weich oder entferne ihn. Erzeuge anschließend eine Gravurvorlage: entweder (a) Linien-/Konturgravur (Vektorisierung/Edge-Detect) oder (b) Dither/Halbton (Stipple/Jarvis) für fotoähnlichen Look. Lege den Text („Papa, mein Held“ + Name/Datum) als Vektor an und platziere ihn so, dass er nicht in die dunkelsten Portraitbereiche fällt.
- Für Acryl wirkt Dither oft ‚fotorealistischer‘, Liniengravur wirkt minimalistischer und edel.
- Spiegele das Motiv nicht – graviert wird meist auf der Rückseite, damit die Vorderseite glatt bleibt. Dann musst du die Grafik spiegeln (Reverse) vor dem Lasern.
- Textgröße: mind. 8–10 pt (besser 12 pt) bei feinen Schriften; Strichstärke >0,25mm für sichere Lesbarkeit.
Acryl-Design: Kontur, Steckzunge, Gravurebenen
15–25 minKonstruiere die Acrylplatte als Umriss (z.B. abgerundetes Rechteck oder organische Kontur) plus Steckzunge unten. Für 4mm Acryl plane die Zunge mit 3,8–3,9mm Dicke in der Slot-Geometrie des Sockels (Toleranz hängt von Drucker/Laser ab). Lege Gravur (Bild) und Schnitt (Außenkontur) als getrennte Layer/Farben an.
- Acryl gegossen graviert weißer und sauberer als extrudiertes Acryl.
- Eine 0,2–0,3mm Fase am Sockel-Slot (im 3D-Modell) erleichtert das Einstecken.
Laser-Teststreifen (sehr empfohlen)
15–30 minErstelle einen kleinen Acryl-Test (z.B. 50x20mm) mit einem Ausschnitt des Portraits und 2–3 Gravurparametern. So findest du die beste Balance aus Kontrast und nicht zu tiefem „Frosting“.
- CO2-Laser (Richtwert): Gravur 200–350 mm/s bei 12–20% Leistung, 300–500 DPI; Schnitt 4mm: 8–15 mm/s bei 60–80% + Air Assist. Werte variieren stark je Gerät.
- Diodenlaser schneidet klares Acryl schlecht/unsicher (Flamme/Schmelze). Für Diodenlaser besser: schwarzes/milchiges Acryl oder vorgelaserte Acrylrohlinge.
Acryl gravieren (Rückseite) und schneiden
25–50 minSchutzfolie auf Acryl lassen (so weit möglich). Platte mit der späteren Rückseite nach oben einlegen, Motiv gespiegelt gravieren. Danach Außenkontur schneiden. Folie erst nach dem Schnitt abziehen, um Kratzer zu vermeiden. Kanten bei Bedarf kurz schleifen/polieren.
- Erst gravieren, dann schneiden – so bleibt die Position stabil.
- Bei starkem ‚Haze‘: Leistung reduzieren oder Speed erhöhen; zu tiefe Gravur streut Licht ungleichmäßig.
- Fingerabdrücke auf der Gravurseite reduzieren (Handschuhe), da sie später als Flecken sichtbar sein können.
3D-Sockel konstruieren (Slot, LED-Kanal, Personalisierung)
30–60 minModelliere einen Sockel mit: (1) Slot für Acryl (Breite z.B. 4,2–4,4mm für 4mm Acryl, je nach Drucktoleranz), (2) LED-Kammer/Light-Guide, (3) Kabelauslass hinten, (4) optionalem Deckel (verschraubt oder geschnappt), (5) Personalisierungsfeld: erhabener Text/Datum oder eingelassene Prägung. Für Icons kannst du ein Relief (0,8–1,2mm Höhe) oder Cutout-Fenster plus Diffusor vorsehen.
- Wenn du ohne Diffusor arbeitest: setze die LED so, dass sie seitlich in die Acrylkante einkoppelt (Edge-Lit). Eine kleine V-Nut/Reflektorfläche im Sockel verbessert die Kopplung.
- Für wechselnde Namen: plane eine austauschbare Frontplatte (Magnete 6x2mm) oder ein eingelassenes Namensschild aus Acryl/holz.
3D-Druck des Sockels
60–120 min (Druckzeit, je nach Drucker) + 10–15 min NacharbeitDrucke den Sockel in PLA (einfach) oder PETG (wärmebeständiger, sinnvoll bei sehr hellen LEDs). Empfehlung: 0,2mm Layer, 3 Perimeter, Top/Bottom 4–5 Layer, Infill 15–25%. Drucke Deckel separat. Danach entgraten, Passung des Slots prüfen.
- PETG: etwas mehr Spiel im Slot einplanen (Stringing/Elefantenfuß).
- Elefantenfuß am Sockel: im Slicer kompensieren oder nach dem Druck leicht plan schleifen, damit er sauber steht.
Elektronik vorbereiten (LED, Schalter, Kabel)
20–40 minEntscheide dich für: A) fertige USB-LED-Platine/COB mit Schalter (am einfachsten) oder B) LED-Strip + USB-5V Kabel + Inline-Schalter. Kürze/verlötete Verbindungen, isoliere mit Schrumpfschlauch. Teste warmweißes Licht und Flackerfreiheit.
- Warmweiß 2700–3000K wirkt am emotionalsten und „wohnlich“; neutralweiß wirkt technischer.
- Wenn du RGB nutzt: wähle einen Controller, der den letzten Zustand speichert (Memory-Funktion).
Endmontage & Lichtoptimierung
20–35 minBeklebe/verschraube LED in der Kammer so, dass sie gleichmäßig in die Acrylkante leuchtet. Innenflächen optional mit Alu-Tape auskleiden oder weiß lackieren (bessere Reflexion). Deckel schließen. Acryl einsetzen und Sitz prüfen. Unterseite mit Filz bekleben. Abschließend Acryl reinigen (Mikrofasertuch).
- Hotspots: LED weiter von der Kante weg oder Diffusor einbauen (milchiges Acrylplättchen über LED).
- Wenn die Gravur zu schwach wirkt: Gravurseite nach hinten lassen, aber Acryl um 180° drehen (je nach Motiv) – manchmal koppelt das Licht besser über eine bestimmte Kante.
Qualitätscheck & Verpackung
10–20 minTeste 10–15 Minuten Dauerbetrieb (Wärme, Geruch, Wackeln, Kabelzug). Prüfe Lesbarkeit des Textes bei Dunkelheit. Verpacke mit Schutzfolie auf Acrylfront oder separater Acrylschutzbeutel; lege eine kleine Karte mit Widmung bei.
- Ein kleiner Hinweiszettel „Schutzfolie entfernen“ verhindert Reklamationen.
- Für Versand: Acryl und Sockel getrennt verpacken, damit nichts verkantet.
Markt & Machbarkeit
49–79 € (Standard warmweiß USB); 69–99 € (RGB/aufwendiger Sockel/mehrfarbiger Druck)
ca. 20,50–47,00 € (typisch ~28–35 €)
ca. 25–55 € pro Stück (abhängig von LED/Controller, Personalisierungstiefe und ob Arbeitszeit eingepreist wird)
45%2,5–4,5 h pro Stück (bei Serien: aktive Zeit sinkt deutlich durch Vorlagen + parallelen Druck)
Nein
Hoch
Hoch
