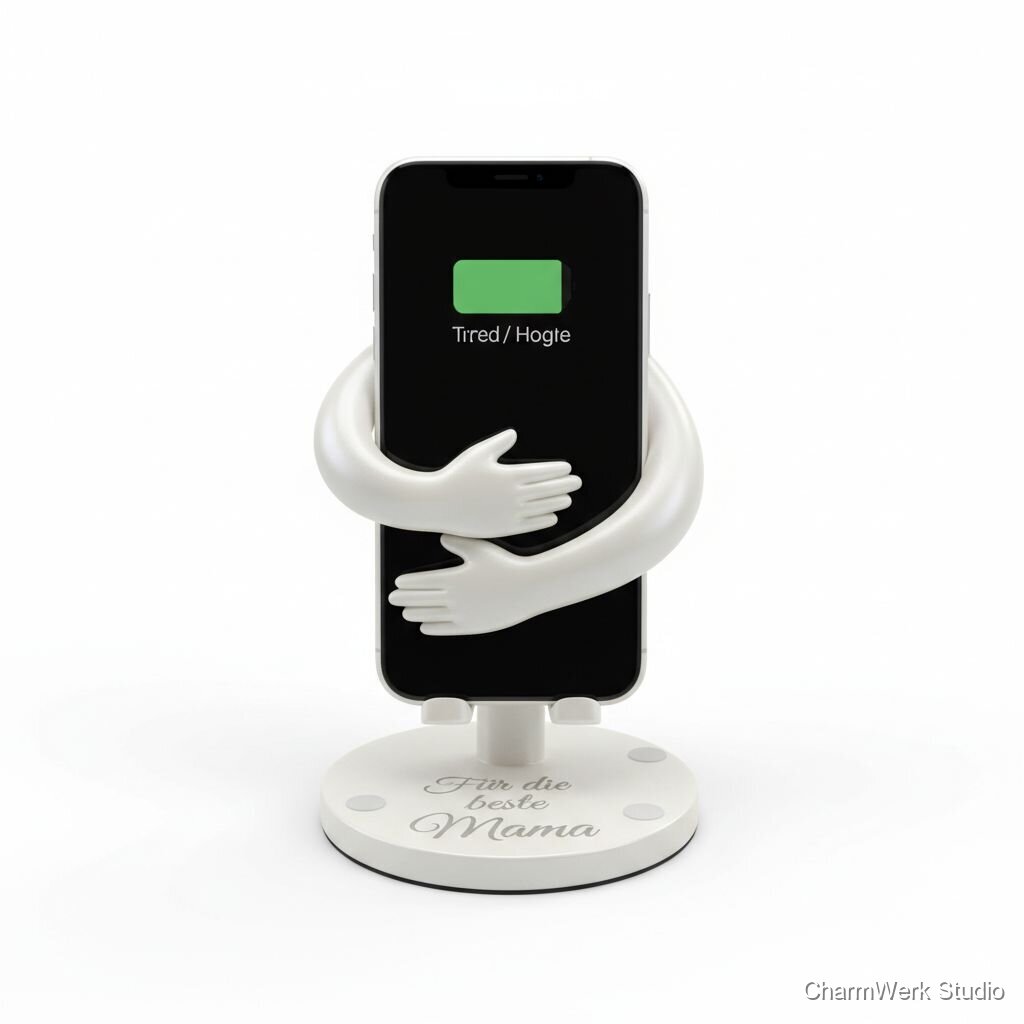

Handy-Ladestation in Form einer Umarmung
Ein Dock, das das Smartphone wie zwei Arme „umarmt“ und dabei sauber auflädt und aufstellt. Mit einer kleinen Gravur-Optik im Druck („Für die beste Mama“) wird Technik plötzlich warm und persönlich.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
PLA- oder PETG-Filament (1 kg Spule) – Verbrauch ca. 60–140 g pro Stück
0,06–0,14 kg (ein Stück)
ca. 1,20–3,50 € (anteilig)
Qi-Wireless-Lade-Modul (Durchmesser 30–40 mm) + kurze USB-Leitung
1 (optional für Wireless-Variante)
8–15 €
USB-A/USB-C/Kabel (für wired-Variante oder zur Stromversorgung des Qi-Moduls)
1
2–4 €
Rutschfeste Pads (selbstklebend, Satz)
4 Stück
1,50–3 €
Klebstoff (Sekundenkleber / 2K-Epoxidkleber für Elektronikmontage)
kleine Tube oder 2 ml 2K
1–3 € (anteilig)
Primer / Füllspachtel (Spray oder kleine Dose) und Acryl-/Modellfarbe (Kontrastfarbe für Gravur)
anteilig
2–6 € (anteilig)
Feinschleifpapier (K120–K400), kleine Feilen, Messer, Isopropanol
benötigt
1–3 € (anteilig)
Kleine Schrauben / Kabelklemmchen / Schrumpfschlauch
ein Satz
1–2 €
Optional: dünne Furnier- oder Laserschnitt-Applikation (falls nicht im Druck realisiert)
1 Stück
2–6 €
Benötigte Werkzeuge
- FDM-3D-Drucker (z. B. Prusa, Creality, Anycubic)
- Slicing-Software (PrusaSlicer/Cura), CAD-Software (Fusion360 / Fusion 360 / TinkerCAD / Blender)
- Fein-Messer (X-Acto), Entgratwerkzeug
- Sandpapier-Set (K120–K400), kleine Feilen
- Dremel oder Mini-Schleifer (optional für schnellere Nachbearbeitung) optional
- Lötstation (für evtl. Vernetzung des Qi-Moduls/USB-Kabels) optional
- Multimeter (Test der Spannung/Polung) optional
- Pinsel, Abklebeband (Masking Tape), Handschuhe
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Anforderungen & Maßaufnahme
20–30 MinutenFestlegen der Ziel-Handygrößen (Breite, Dicke) und ob die Ausführung Wireless oder Wired werden soll. Entscheidung über Ausrichtung (hoch/quer) und Neigungswinkel (ca. 60–75°). Maße festhalten und Skizze anfertigen.
- Mess das häufigste Telefonmodell, das du verschenken willst, mit Hülle, nicht nur nacktes Gerät.
- Plane 1–2 mm Spiel zwischen Arm-Innenseite und Handy für einfache Platzierung.
CAD-Modell erstellen
1,5–2,5 Stunden (bei Erfahrung)In Fusion360 oder Blender das Basisgehäuse und die beiden symmetrischen 'Arme' modellieren. Armschalen so gestalten, dass sie das Telefon seitlich greifen, mit Kabelkanal oder Qi-Tasche. Schrifteingrabung "Für die beste Mama" als 0,8–1,2 mm Tiefe in die Fläche einarbeiten für Gravur-Optik. Bei Wireless: exakte Aussparung und Befestigungslaschen für das Qi-Modul planen.
- Arme leicht konisch modellieren (schmaler nach oben), das erleichtert das Herausnehmen des Handys.
- Nutze Rundungen an Kontaktstellen, um Druckspannungen zu reduzieren.
- Bei unsicherer Passform Halte Testdrucke (kleine Probeschnitte) an kritischen Maßen.
Teile aufteilen & Slicer-Einstellungen
20–40 MinutenGegebenenfalls das Modell in mehrere Druckteile splitten (z. B. Basis + zwei Arme), um Stützaufwand zu reduzieren und bessere Oberflächen zu erreichen. Slicer-Einstellungen: 0,16–0,24 mm Schichthöhe, 20–30 % Infill (Gyroid/Rectilinear), 3–4 Perimeter, 60–80 % Füllung im Fußbereich für Gewicht/stabilität. Support bei Überhängen >50°. Orientation: Arme öffnen nach oben, Basis flach auf Druckbett.
- PETG: Brim/raft für bessere Haftung; PLA: evtl. keine Brim nötig, aber Haftmittel (Klebestift) kann helfen.
- Bei filigranen Schriftzügen die Schrift strake und nicht zu dünn modellieren (min. 1.2 mm Strichstärke).
3D-Druck
3–6 Stunden (druckabhängig)Druck des/der Teile auf dem FDM-Drucker. Erwarte bei mittlerer Größe 3–6 Stunden Druckzeit (abhängig von Aufteilung & Schichthöhe). Kontrolliere die ersten 10–20 Schichten auf Haftung und Ausrichtung.
- Drucküberwachung am Anfang, um Fehlstarts zu verhindern.
- Druckteile mit langsamerem Druck oder geringerer Beschleunigung für bessere Oberflächen bei den sichtbaren Flächen (Arminnenseiten).
Entfernen von Supports & Grobbearbeitung
20–45 MinutenStützstrukturen sorgfältig entfernen, Grate mit Messer und Feile entfernen. Kanten mit K120–K200 schleifen, dann mit K320–K400 glätten.
- Kühne Schnitte vermeiden – lieber Stück für Stück abtragen.
- Fehlerstellen mit dünnem Spachtel füllen und nach Trocknung nachschleifen.
Fitting & Elektronikmontage
30–60 MinutenPasst das Handy in die Arme? Kontrolle des Kabelkanals bzw. Positionierung des Qi-Moduls. Bei wired: USB-Kabel durch Kanal führen und kabelhaltende Rille mit Kleber fixieren. Bei wireless: Qi-Modul einlegen, Kleben (2K-Epoxi) + Kabel durch Aussparung führen und ggf. kleine Schraube zur Fixierung benutzen. Elektrik: Kabelquerschnitt/Polung prüfen.
- Qi-Module haben oft eine markierte Plus-/Minusleitung – messe mit Multimeter, bevor du klebst.
- Halte genügend Platz für Wärmeabfuhr (Qi generiert Wärme) – nicht das Modul komplett einschließen.
Feinfinish & Gravur-Optik
30–60 Minuten (inkl. Trocknungszeiten)Primer/Füllspachtel auftragen, trocknen lassen, schleifen. Für Gravur-Optik: Schriftfuge mit dunkler Farbe (Acryl) füllen, nach leichtem Antrocknen Farbe mit Tuch/IPA von der Oberfläche wischen, so bleibt Farbe nur in der vertieften Schrift. Abschließend matte Schutzlackschicht (spray) auftragen.
- Beim Auswischen der Gravurfarbe mit Isopropanol nicht zu früh – Farbe soll schon leicht angedickt sein.
- Mehrere dünne Lackschichten sind besser als eine dicke.
Endmontage & Qualitätstest
15–30 MinutenRutschpads aufkleben, Kabelmanagement prüfen, Ladefunktion testen (wired) bzw. Qi-Positionierung optimieren (wireless). Test mit mehreren Telefonen/Hüllen, um Kompatibilität zu prüfen. Funktionsprüfung: Laden über 15–20 Minuten beobachten (Wärme, Stabilität).
- Teste Ladeleistung mit einem älteren und einem neueren Gerät (unterschiedliche Hüllenstärken).
- Bei zu schwacher Qi-Leistung Modul leicht verschieben (zentrisch) – häufig ist Offset schuld.
Verpackung & Personalisierung
10–20 MinutenProdukt reinigen, in Geschenkverpackung legen, evtl. kleines Karteikärtchen mit Pflegehinweisen und Hinweis zur maximalen Last beilegen.
- Kissen aus recyceltem Stoff als Einlage erhöht den handgemachten Eindruck.
- Anleitung zur Reinigung und Hinweise zur Wärmeentwicklung bei Qi beilegen.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
Wired-Variante: 35–45 €; Wireless-Variante (mit integriertem Qi-Modul + individuelle Gravur): 60–85 €
Wired-Variante: ca. 12–18 €; Wireless-Variante: ca. 22–32 €
Wired-Variante: ca. 17–33 €; Wireless-Variante: ca. 38–53 € (abhängig vom Verkaufspreis und Zeitaufwand)
60%6–9 Stunden (einzelner handgefertigter Artikel)
Nein
Mittel
Mittel
