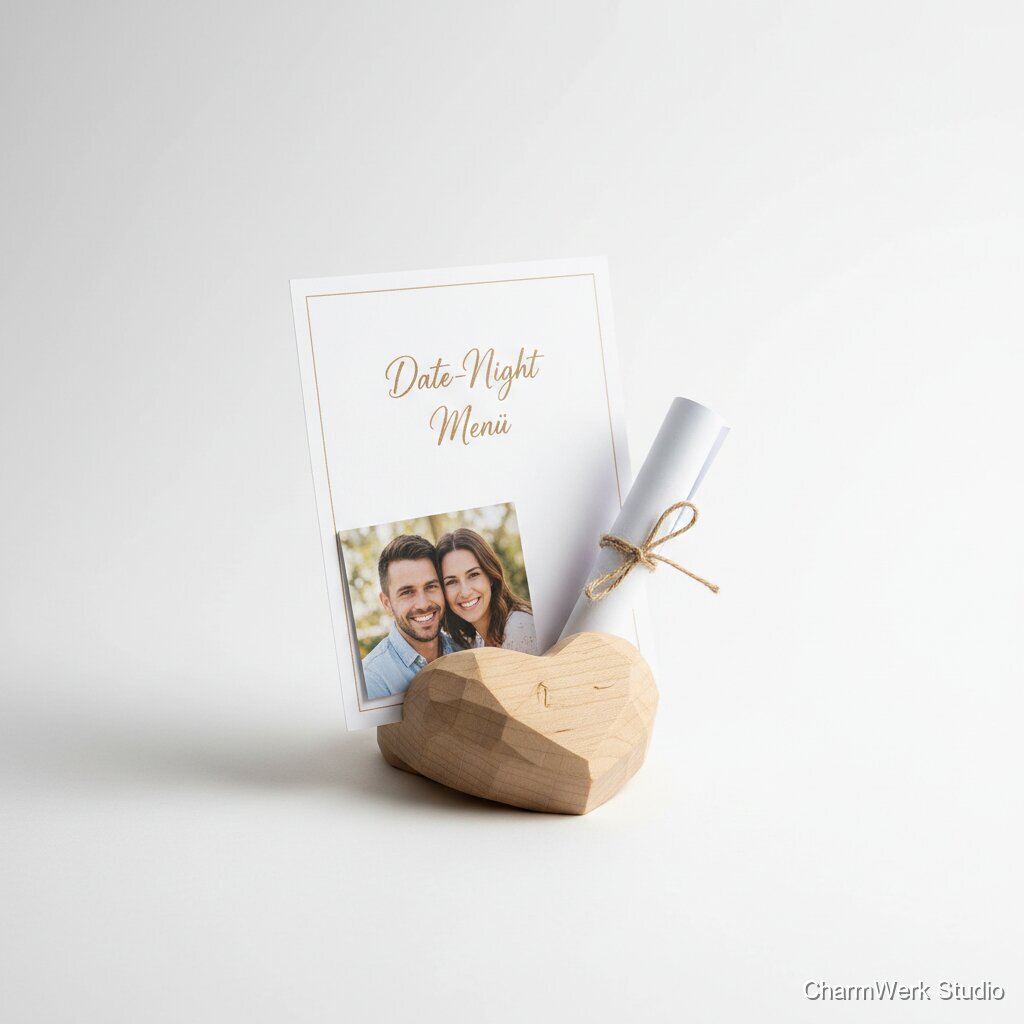

CNC-Kartenhalter „Date-Night Menü“ mit Herzfuß
Ein kleiner Tischständer für Menükarte, Foto oder Gutschein, getragen von einem gefrästen Herzfuß. Perfekt, um ein selbst geplantes Date stilvoll zu „servieren“ – und danach als Halter weiterzuleben.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Multiplex 12 mm (oder Ahorn furniert) – Zuschnitt ca. 200 x 150 mm
1 Zuschnitt (reicht für 2–3 Halter)
€5,00 - €8,00
Holzöl (Dänisches Öl / Osmo TopOil) – Verbrauchsanteil
ca. 5–10 ml pro Stück
Anteil: €1,50 (Flasche €6–€15 je nach Größe)
Schleifpapier (Körnungen 120, 240, 320)
ein kleines Sortiment; Verbrauch pro Stück gering
Anteil: €0,50
Holzleim (PVA) – Tropfen für Sicherung, optional
ca. 5 g
Anteil: €0,20
Kraftverpackung / kleines Geschenkbox
1 Stück
€0,80 - €1,50
CNC-Fräser (2 mm oder 3 mm Schaft, Hartmetall) – Verschleißanteil
Anteil pro Stück
Anteil: €0,80 - €1,50
Optional: Feine Metallic-Farbe oder Wachs (für Akzente)
kleiner Verbrauch
Anteil: €0,30
Benötigte Werkzeuge
- CNC-Fräse (Desktop- oder Hobby-CNC, z. B. Shapeoko, X-Carve oder CNC3018) optional
- Fräser: 2–3 mm Z2 Schaft (HSS/HM), optional 1 mm für feine Details optional
- CAM/CAD-Software (Fusion 360, Vectric, Estlcam) optional
- Doppelseitiges Klebeband oder Schraubstock / Nachspannplatte optional
- Schleifklotz, Klammern, Pinsel oder Lappen zum Ölen optional
- Messschieber / Lineal / Winkel zur Kontrolle optional
- Feinbohrer (optional, für Entgratung von Ecken) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Anfänger
Design & Maße festlegen
10–15 MinutenIn CAD (z. B. Fusion 360 oder Vectric) die vertikale Platte (100 x 70 mm) und den Herzfuß (70 x 60 mm) zeichnen. Slot in den Herzfuß einplanen: Breite = Materialdicke (12 mm) + Toleranz 0,1–0,2 mm; Tiefe ca. 6–8 mm (je nach Konstruktion: tieferer Sitz = stabiler). Optionale Gravur/Text auf der Platte positionieren.
- Für sauberen Sitz Toleranz zuerst 0,15 mm testen und anpassen.
- Kanten der Platte leicht (R2–R3) filletten, sieht hochwertiger aus.
CAM & Fräspfade erstellen
10–15 MinutenWerkzeugwege für Innenkontur (Heart), Außenkontur und Gravur anlegen. Für Innenkonturen Helix- oder Ramp-Eintritt wählen, Vorschub und Zustellung an Material und Fräser anpassen (z. B. 2 mm Fräser: Zustellung 0,5–1 mm, Vorschub 1200–2000 mm/min je nach Maschine).
- Zwei Durchgänge für Kontur vermeiden: sauberen Fall-Off/Tab verwenden oder Double-sided Tape zur Fixierung.
- Engravings mit feinerem Fräser (1 mm) rechnen, kann extra Pass dauern.
Material zuspannen und Nullpunkt setzen
5–10 MinutenHolzbrett säubern, mit doppelseitigem Klebeband oder Schraubstock fixieren. Nullpunkt an der Ecke oder Mitte definieren, Z-Höhe genau einstellen.
- Bei dünnem Material Gummimatte unterlegen, um Vibrationen zu reduzieren.
- Referenzpunkt (0,0,0) sorgfältig setzen, damit Frässchablonen passen.
Fräsen (Herzfuß & Platte)
10–20 MinutenProgramme starten: erst Gravur, dann Innen- bzw. Außenkontur. Auf saubere Spänesaugung achten. Nach dem Fräsen Teile entnehmen.
- Bei Innenkonturen Reste (Tabs) so platzieren, dass sie später leicht entfernt werden können.
- Wenn möglich in einem Durchgang schneiden, bei tieferen Schnitten lieber mehrere Durchgänge.
Entgraten & Feinbearbeitung
8–12 MinutenTabs entfernen, Kanten mit Schleifpapier 120 → 240 → 320 glätten. Innere Schnittkanten mit einem 240er leicht abrunden.
- Schleifklotz verwenden, um plan zu bleiben.
- Kleine Zwingen oder Stützhölzer helfen, beim Schleifen nicht die Platte zu verziehen.
Oberflächenbehandlung
15–25 Minuten (inkl. kurzer Trocknungszeiten zwischen Schichten)Ein dünner Anstrich Holzöl (1–2 Schichten). Kurz mit einem fusselfreien Lappen einmassieren, nach 10–15 Minuten abwischen. Vollständige Endhärte dauert länger, für Geschenkabgabe reicht leicht trockene Oberfläche.
- Weniger ist mehr: dünne Schichten vermeiden klebrige Oberfläche.
- Für schnellere Übergabe nur eine dünne Schicht auftragen und gut abwischen.
Zusammenbau & Qualitätskontrolle
5–10 MinutenPlatte in den Herzfuß stecken. Falls nötig, eine kleine Menge Holzleim einsetzen und Überschuss sofort abwischen. Kontrolle auf Sitz, Ausrichtung und Finish.
- Wenn Leim verwendet wurde, beschweren und kurz trocknen lassen (15–30 min für Anpresszeit).
- Prüfen, ob Karten/Fotos sicher stehen und nicht zu tief einsinken.
Optional: Personalisierung & Verpackung
5–10 MinutenZusätzliche Gravur nachträglich, kleines Band oder Beschriftungskärtchen anbringen und in Geschenkbox legen.
- Kraftbox mit Seidenpapier wirkt hochwertig.
- Kleines Pflegehinweis-Kärtchen ("Mit Holzöl pflegen") beilegen.
Markt & Machbarkeit
€35 - €65 (empfohlen: €49 für handgefertigte, personalisierte Variante)
€11 (geschätzt pro Stück, inkl. Verpackung und anteiligen Verbrauchsmaterialien)
€18 (bei Verkaufspreis €49; gerechnet: Verkauf €49 – direkte Kosten €31 (Material €11 + Arbeits-/Overheadanteil €20) = €18)
37%45–90 Minuten (inkl. Vor- und Nachbearbeitung)
Ja
Mittel
Mittel
