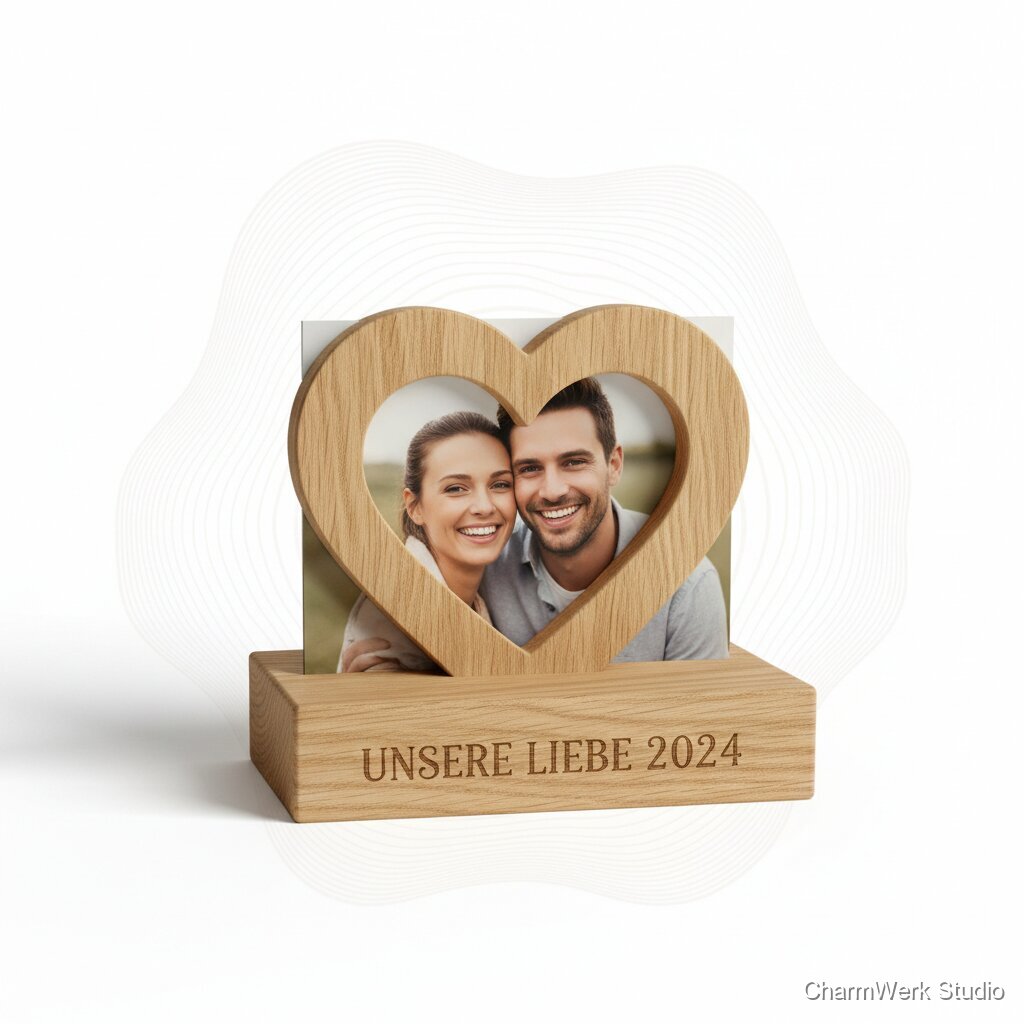

Personalisierter Fotoaufsteller mit Herz-Nut und Jahresring-Optik
Ein stabiler Holzsockel mit CNC-gefräster Herz-Nut für ein Foto oder eine Acrylkarte, dazu eine feine Jahresring-Textur als Hintergrund. Ideal für den Nachttisch: schlicht, hochwertig und jeden Tag ein Blick aufs Lieblingsbild.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Eiche oder Esche, gehobelt (ca. 25mm stark), Zuschnitt 150 x 55mm
1 Stück
3,00–6,00 € (je nach Reststück/Holzhandel)
Holzöl/Hartwachsöl (Verbrauch)
ca. 10–20 ml
0,30–0,80 €
Schleifpapier (K120/180/240/320)
je 1–2 Blatt/Abschnitte
0,50–1,20 €
Filzgleiter selbstklebend (optional)
4 Stück
0,20–0,50 €
Acrylglas 3mm, klar oder satiniert (optional, für Karte)
1 Stück 100 x 150mm
1,50–4,00 €
Fotodruck/Postkarte (optional)
1 Stück
0,20–2,00 €
Benötigte Werkzeuge
- CNC-Fräse (z.B. 3018/6040) mit Opferplatte und Spannmitteln (Niederhalter/Schraubzwingen)},{ optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Anfänger
Holz auswählen & zuschneiden
10–15 minEiche/Esche mit möglichst gerader Faser wählen (sieht hochwertig aus, verzieht sich weniger). Auf ca. 150 x 55 x 25mm zuschneiden, damit du nach dem Fräsen auf Endmaß (140 x 45mm) sauber ablängen/absetzen kannst.
- Wenn du nur kleine CNC-Spannfläche hast: erst grob zuschneiden, dann auf der CNC auf Endmaß konturfräsen.
- Achte auf Holzfeuchte: sehr frisches Holz kann sich nach dem Fräsen leicht verziehen.
CAD-Layout (Herz-Nut + Jahresringe)
15–25 minIn CAD eine zentrale Nut als „Schlitz“ konstruieren (z.B. 100mm lang). In die Nut wird vorne eine Herzform integriert: entweder als Tasche (2–3mm tief) mit sauberer Kontur oder als durchgehende Konturgravur. Jahresringe als Hintergrund-Relief: konzentrische, leicht unregelmäßige Linien/Flächen hinter der Nut (aber nicht in die Nut hinein), Relief 0,6–1,0mm. Abstand der Ringe 2–4mm wirkt fein, aber noch fräsbar.
- Für „easy“: Jahresringe als V-Carve/Gravur (0,3–0,6mm) statt 3D-Relief, das spart Zeit.
- Herz: als Tasche mit 2mm Tiefe ist optisch stark und unkompliziert.
Werkstück spannen & Nullpunkt setzen
5–10 minWerkstück plan auf Opferplatte spannen. Unterseite ggf. mit Malerkrepp + CA-Kleber-Methode oder mit zwei Schraubzwingen (außerhalb der Bearbeitungsfläche). Nullpunkt oben links oder mittig setzen, Z-Null auf Werkstückoberfläche tasten.
- Bei Massivholz hilft ein leichter Planfräsdurchgang, wenn das Holz minimal „schüsselt“.
- Sorge für freie Bahn: Die Nut ist länglich – Klemmen so setzen, dass der Fräser nicht kollidiert.
Fräsen: Jahresring-Textur
15–30 minZuerst die Jahresring-Optik fräsen (damit die Oberfläche noch vollflächig ist). Tooling: 60° V-Bit (fein) oder 1,5–2mm Kugelfräser. Tiefe: 0,3–0,6mm (Gravur) bzw. bis 1,0mm (Relief). Vorschub je nach Maschine: bei Hobby-CNC realistisch 600–1200 mm/min, Zustellung klein halten.
- Eiche ist hart: lieber weniger Zustellung und scharfen Fräser nutzen, sonst Ausrisse.
- Staubabsaugung/Blasluft verbessert die Linien deutlich.
Fräsen: Herz-Tasche/Herz-Kontur
10–20 minHerz als Tasche 2–3mm tief fräsen: erst adaptive/2D pocket, dann Kontur-Finish. Fräser: 3mm oder 2mm Downcut/Spiral. Für besonders saubere Kante am Herz: finaler Konturgang mit 0,2mm Aufmaß und dann Schlichtgang.
- Downcut reduziert Ausrisse an der Oberfläche (gerade bei Esche).
- Innenradien beachten: Bei 3mm Fräser sind die Ecken automatisch runder. Für spitzeres Herz 2mm Fräser nehmen.
Fräsen: Foto-/Acryl-Nut
10–20 minJetzt die eigentliche Nut fräsen: Breite je nach Einsatz. Für 3mm Acryl: 3,2mm Nut (z.B. 3mm Fräser + minimaler Finishgang). Tiefe 12–14mm. Für Papierfoto: 1,2–1,5mm Nut (mit 1mm/1,5mm Fräser) oder alternativ zwei parallele 3mm Nuten mit Steg (wenn keine kleinen Fräser vorhanden). Nut leicht nach hinten geneigt ist möglich, aber „easy“: gerade Nut und optional hinten eine kleine 2–3° Keilauflage ankleben/mitfräsen.
- Teststück machen: Acryl ist oft 2,8–3,0mm. 3,2mm ist praxisgerecht, wackelt aber je nach Acryl minimal – Filzstreifen in der Nut kann das lösen.
- Bei tiefer Nut in Hartholz: in mehreren Tiefenpässen fräsen (z.B. 3–4mm pro Pass).
Außenkontur, Fasen & Entgraten
10–20 minSockel auf Endmaß bringen: Konturfräsen oder an der Säge auf 140 x 45mm zuschneiden. Anschließend Kanten mit 45° Fase (1–2mm) per Hand (Schleifklotz) oder CNC (Fasenfräser) brechen. Alle Fräsgrate entfernen, besonders in der Jahresring-Struktur vorsichtig mit Nylonbürste oder sehr leichtem Schleifvlies.
- Nicht aggressiv über die Jahresringe schleifen, sonst verschwindet die Textur.
- Eine Messing-/Nylonbürste holt Frässtaub aus feinen Rillen.
Schleifen & Ölen
25–40 min (plus Trocknungszeit)Flächen schleifen: 120 → 180 → 240 (optional 320). Staub entfernen (Tackcloth/feuchtes Tuch). Öl dünn auftragen, 10–15 min einziehen lassen, Überschuss abnehmen. Nach 2–4 h (oder laut Produkt) Zwischenschliff 320 und zweiter dünner Auftrag. Trocknen lassen.
- Bei Eiche: Öl betont die Maserung stark – vorher an Reststück testen.
- Überschuss wirklich abnehmen, sonst bleibt die Oberfläche klebrig.
Optional: Acrylkarte/Foto vorbereiten & finalisieren
10–25 minAcrylkarte zuschneiden (100 x 150mm) und Kanten entgraten (Schleifvlies). Optional Lasergravur auf Acryl (bei CO₂-Laser sehr gut; bei Diodenlaser je nach Acryl eingeschränkt) oder UV-Druck. Filzfüße unten aufkleben. Foto einsetzen und Sitz prüfen.
- Acrylkanten sehen mit leichter Flamm-Politur (nur geübt) oder feinem Nassschliff sehr hochwertig aus.
- Wenn das Foto zu locker sitzt: 1–2 Streifen Washi-Tape an der Foto-Unterkante als „Spacer“ funktionieren super.
Markt & Machbarkeit
29–49 € (nur Holzsockel personalisiert); 39–69 € (inkl. Acrylkarte graviert/bedruckt)
ca. 4–8 € (Basis) bzw. 6–12,50 € (mit Acryl/Filz/Fototeil)
ca. 25–55 € je nach Variante und ob du Arbeitszeit mit 20–30 €/h ansetzt
65%1–2 h aktiv; ideal als Kleinserie: 6–10 Stück/Tag möglich (Batching von Fräsjobs + Ölen)
Ja
Hoch
Mittel
