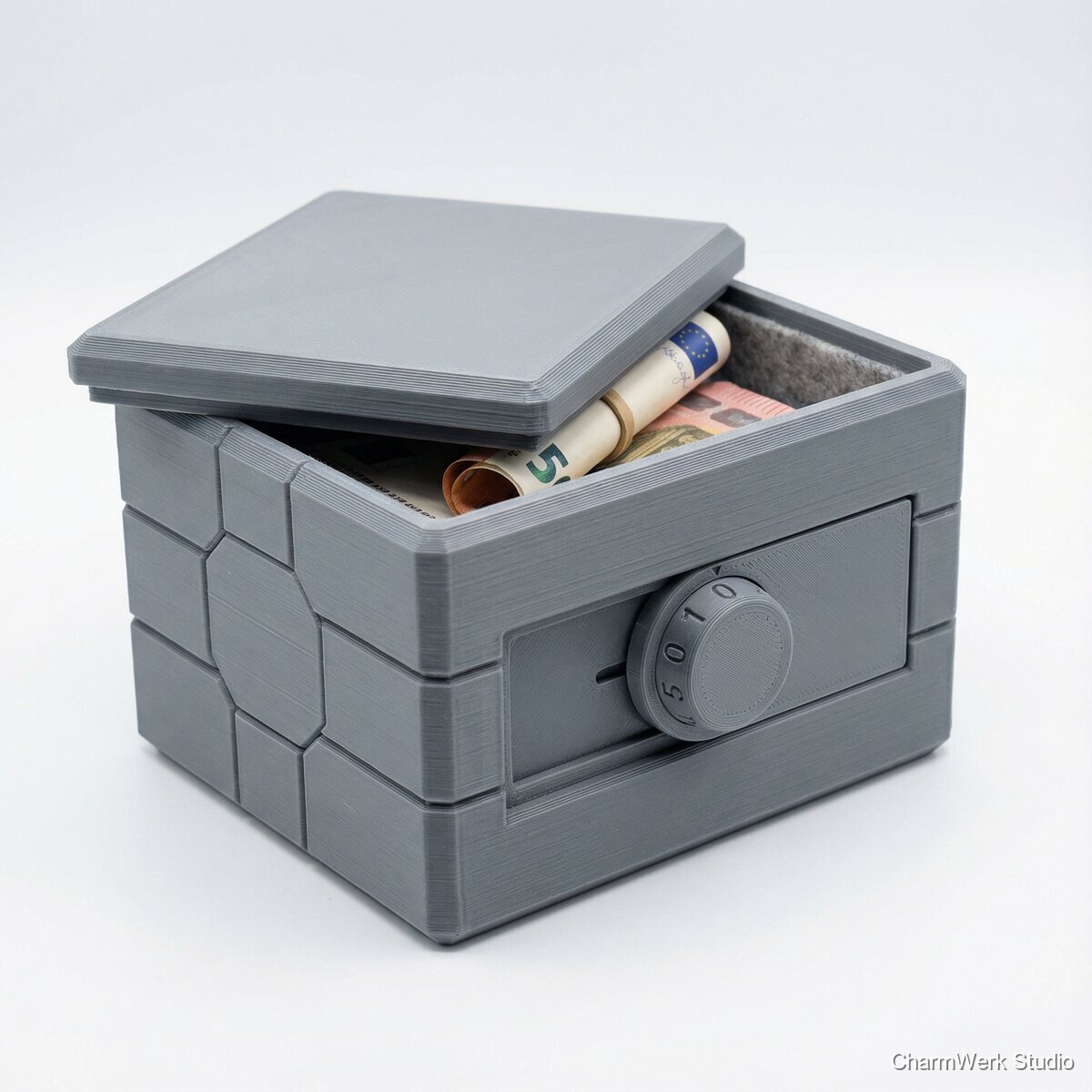

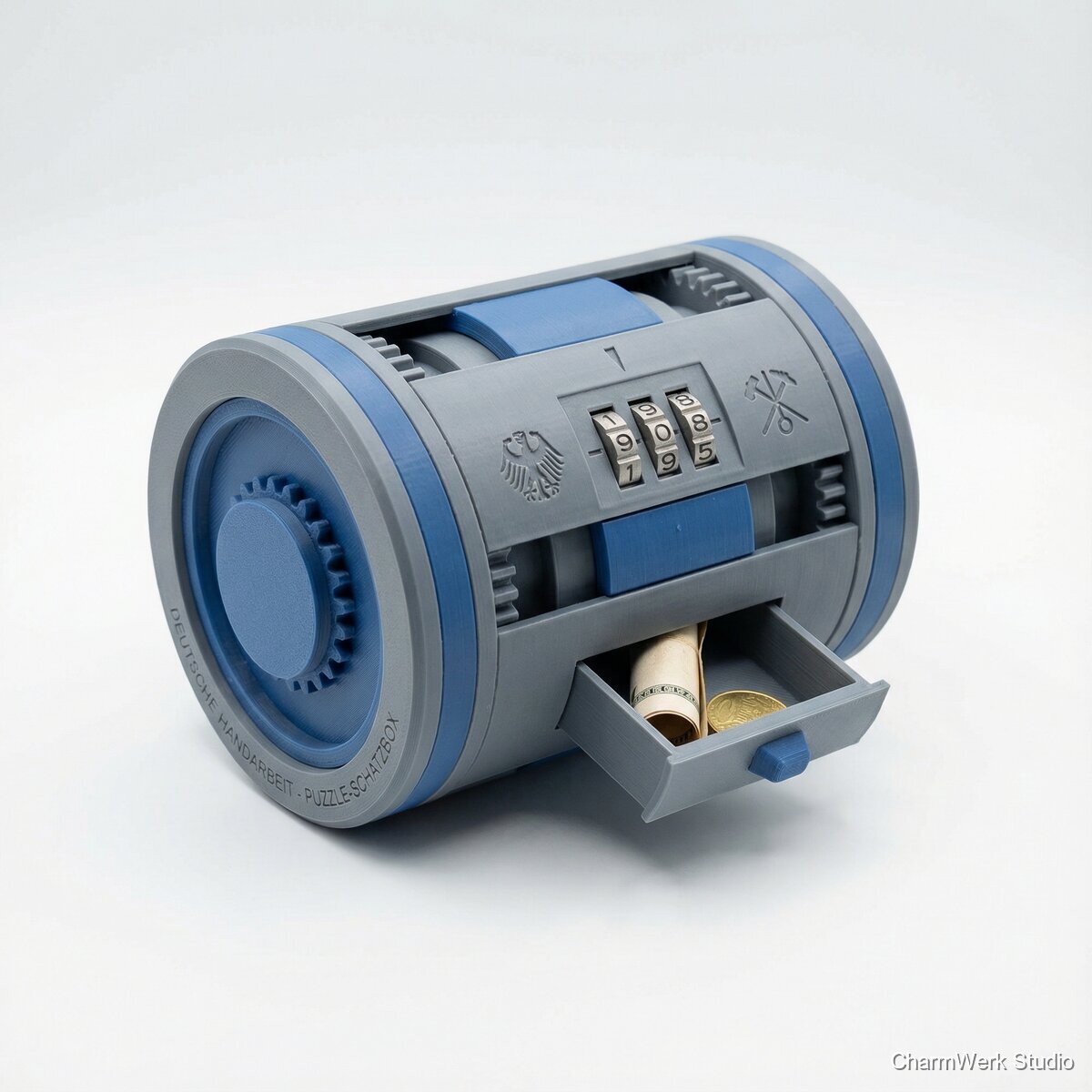

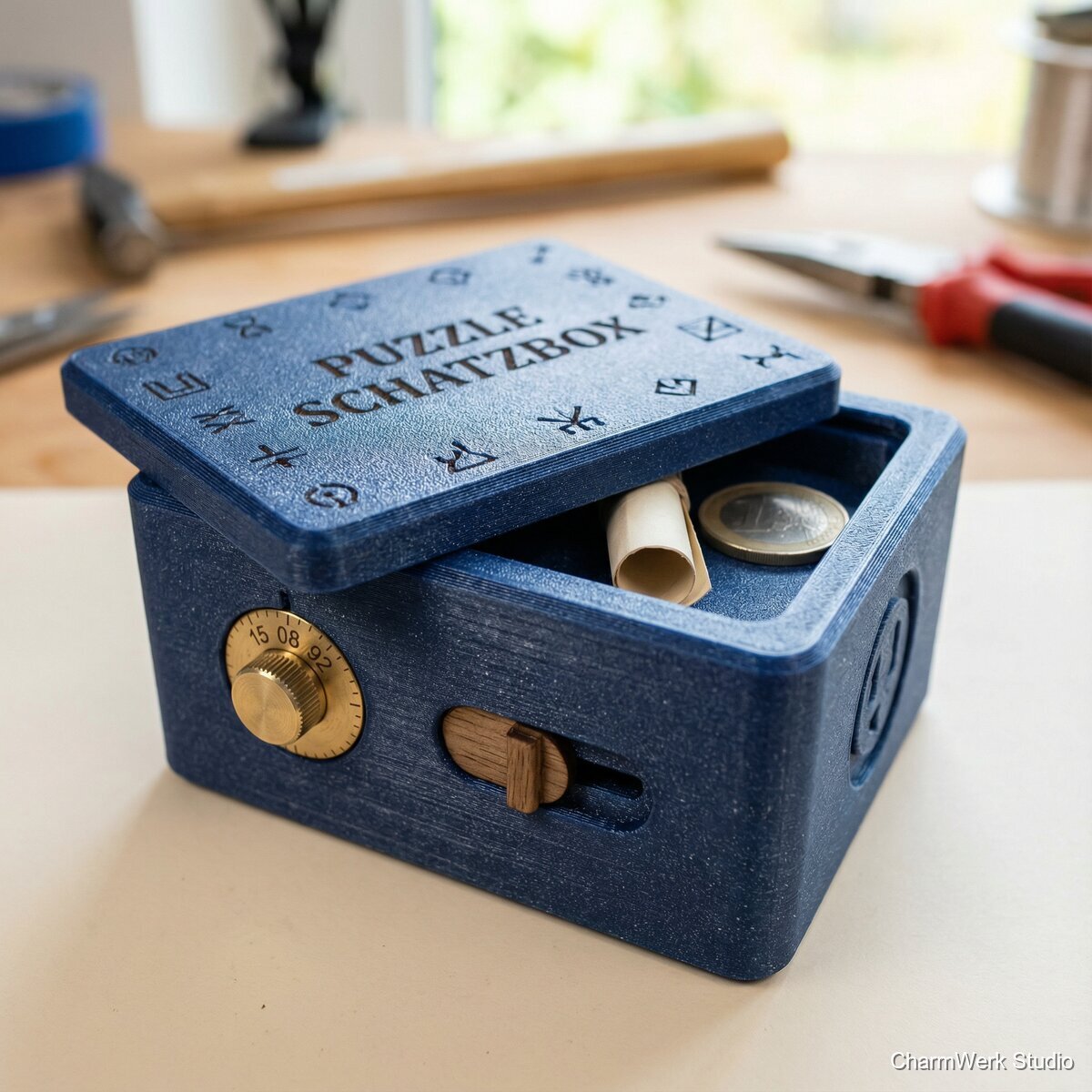

Puzzle-Schatzbox mit Geheimfach und Code
Eine 3D-gedruckte Box, die sich nur über eine kleine Dreh- oder Schiebe-Mechanik öffnen lässt – inklusive Zahlen- oder Symbolcode (z.B. Geburtsdatum). Ideal, um Geldgeschenk, Gutschein oder eine kleine Botschaft spannend zu verpacken.
Alle Ansichten freischalten
Registriere dich kostenlos, um alle Produktbilder zu sehen.
Produktansichten
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
PLA oder PETG Filament 1,75 mm
ca. 250–350 g
6–10 € (bei 24–30 €/kg)
Neodym-Magnete 6x3 mm (N35/N42)
4–8 Stück
2–5 €
Druckfeder klein (optional, für Rastmechanik)
1–2 Stück
0,50–2 €
M3 Schrauben + Muttern (optional, falls mechanisch verschraubt statt Snapfits)
4–8 Sets
1–3 €
PTFE-Trockenschmiermittel oder Graphit (optional)
ein paar Sprühstöße / Abrieb
2–6 € (anteilig)
Sekundenkleber oder 2K-Epoxy (optional, nur für Magnete/Insert)
wenige Tropfen
0,50–2 € (anteilig)
Acryl- oder Holzplakette 60 x 20 x 3 mm (optional für Lasergravur)
1 Stück
1–3 €
Benötigte Werkzeuge
- 3D-Drucker (FDM), 0,4 mm Düse empfohlen; Bauraum min. 150 x 150 x 150 mm (oder Teile gesplittet) حسب Design.
- Slicer (PrusaSlicer/Cura/Bambu Studio)
- Entgrater/Cutter, Feilen-Set
- Schleifpapier 240/400/600
- Pinzette + kleiner Schraubendreher (Magnete einsetzen) optional
- Messschieber (Toleranzen prüfen)
- Optional: Laser (für Plakette) oder Lackstift für Zahlen optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Mechanik-Konzept festlegen (Code-Logik)
30–60 minEntscheide dich für eine robuste, druckfreundliche Mechanik. Bewährt für „hard“-Puzzleboxen ist ein 4-Ring-Zahlencode: Vier Dreh-Ringe mit Aussparungen müssen auf die richtige Position, damit ein interner Schieber (Riegel) durchlaufen kann. Alternative: 3–5 Schiebeplättchen mit Symbolen, die Nuten freigeben. Plane: (a) Hauptfach mit Schiebedekel oder Lift-Deckel, (b) verstecktes Fach, das erst nach Öffnen des Hauptfachs zugänglich ist oder umgekehrt.
- Für hohe Erfolgsquote: 4-Ring-Zahlencode + linearer Riegel ist am zuverlässigsten.
- Baue einen „Falschcode“-Stop ein (kleiner Anschlag), damit sich nichts mit Gewalt öffnen lässt.
- Geheimfach nicht zu dünn auslegen: 8 mm Höhe sind realistisch (Papierstreifen/kleine Nachricht).
CAD/Download & Anpassung der Dateien
90–180 minEntweder du konstruierst in Fusion 360/Onshape oder nutzt ein bewährtes Puzzlebox-Design als Basis und passt nur Ringe/Code an. Wichtige Bauteile: Boxkörper, Deckel/Schieber, 4 Code-Ringe, Achse/Träger, Riegel-Schieber, Endkappen/Stops, Geheimfach-Schieber, ggf. Magnetkappen. In CAD: Gleitpassungen einplanen (siehe Toleranzen) und Fasen an Einführkanten (0,5–1 mm) für leichteres Montieren.
- Für PETG alle Gleitspalte +0,1 mm größer als bei PLA (PETG neigt zum „Kleben“).
- Vermeide lange, dünne Snapfits: lieber Magnet-Snap oder Schraubkappe, sonst Bruchgefahr.
- Zahlen/Symbole als erhabenes Relief (0,6–0,8 mm) sind nach dem Druck gut lesbar und lassen sich farblich auslegen.
Druckeinstellungen festlegen (Stabilität + Präzision)
20–40 minSlicer-Setup: 0,2 mm Layer (für sehr saubere Ringe 0,16 mm), 4–6 Perimeter, Top/Bottom 5–7 Schichten. Infill 15–25% (Gyroid/Cubic). Für mechanische Teile (Riegel, Achsen) lieber 30–40% oder mehr Perimeter statt viel Infill. Unterstützungen nur dort, wo unvermeidbar (z.B. verdeckte Kavitäten); besser: Design so orientieren, dass Nuten/Schienen ohne Support druckbar sind.
- Elephant Foot kompensieren (Slicer) oder erste Schicht minimal reduzieren, sonst klemmen Schieber.
- Ringe möglichst stehend drucken (bessere Rundheit/Passung), aber auf Haftung achten (Brim).
- Für leise/saubere Mechanik: Außenwände langsam (30–45 mm/s), Beschleunigung moderat.
3D-Druck der Einzelteile
4–6,5 h (Druckzeit, parallel zu anderer Arbeit möglich)Drucke die Teile in sinnvollen Gruppen: (1) Boxkörper (längster Print), (2) Deckel/Schieber + Riegel, (3) Code-Ringe + Achse/Stops, (4) Geheimfach-Schieber/Blende. Je nach Drucker und Layerhöhe kommt man realistisch auf mehrere Druckjobs. Plane Nachdruck-Puffer für 1–2 Teile (typisch: ein Ring oder Schieber).
- Boxkörper mit sichtbarer Außenseite nach oben/außen orientieren (beste Oberfläche).
- Wenn du PETG nutzt: Lüfter geringer (20–40%), sonst spröde Layerhaftung vermeiden.
- Bei Multi-Color (Zahlen kontrastierend): Pause/Filamentwechsel bei der Zahlenhöhe einplanen.
Nachbearbeitung der Gleitflächen & Passprobe
30–60 minEntferne Stringing/Grate und teste alle Gleitstellen trocken: Ring auf Achse, Riegel in Führung, Deckel/Schieber in Schienen. Klemmt es: nur an den Kontaktstellen leicht schleifen (240→400). Danach reinigen (Staub raus). Optional minimal Graphit/PTFE auf Schienen (nicht zu viel, sonst schmiert es sichtbar).
- Nicht „alles“ schleifen: gezielt die Klemmpunkte markieren (Filzstift) und punktuell abtragen.
- Ringe müssen frei drehen, aber ohne merkliches Wackeln – sonst wird der Code „unsauber“.
- Wenn es zu locker ist: dünner Lackfilm oder ein Streifen transparentes Tape an einer Führung kann Spiel kompensieren (Notlösung).
Magnete/Federn einsetzen (optional)
15–30 minSetze Neodym-Magnete in vorgesehene Taschen ein (Pressfit oder mit winzigem Tropfen CA/2K). Achte strikt auf Polung: am besten vorab ein „Master“-Magnet markieren und immer gleich ausrichten. Federn nur verwenden, wenn die Konstruktion dafür ausgelegt ist (z.B. Rastkugel-ähnlicher Stift).
- Magnete erst nach Passprobe kleben – sonst wird Nacharbeit riskant.
- Bei Pressfit: Magnettasche 0,1–0,2 mm kleiner modellieren; bei Klebung: 0,1–0,2 mm größer.
- CA kann „ausblühen“ (weißer Schleier) – daher innen kleben oder Epoxy nutzen.
Endmontage & Code-Set (Geburtsdatum etc.)
30–75 minMontiere die Mechanik in Reihenfolge: Achse/Träger → Code-Ringe (in gewünschter Reihenfolge) → Stops/Endkappen → Riegel-Schieber → Deckel. Stelle den Code ein: Ringe in „Open“-Position bringen und dann die Zahlenmarkierung so ausrichten, dass außen dein gewünschter Code angezeigt wird, während intern die Aussparungen fluchten (je nach Design). Abschließend mehrfach testen: falsche Kombinationen dürfen nicht zufällig öffnen.
- Dokumentiere den finalen Code (Foto) bevor du die Endkappen final schließt.
- Baue einen „Servicezugang“ ein (z.B. verdeckte Schraube), falls später ein Ring klemmt.
- Für Geschenk: separaten Hinweis beilegen (Rätsel/Anleitung in 1–2 Sätzen).
Personalisierung & Finish (optional, aber wertig)
20–60 minZahlen/Symbole mit Lackstift auslegen oder Plakette (Acryl/Holz) lasern und einkleben. Für Premium-Look: zweifarbiger Druck (Body dunkel, Ringe hell) oder ein Akzentdeckel. Abschließend Reinigung, Funktionscheck und „Gängigkeit“ über 20–30 Zyklen einlaufen lassen.
- Lackstift erst nach Testläufen, sonst reibt er sich an Kanten ab.
- Eine kleine Filz-Einlage im Innenfach verhindert Klappern von Geld/Gutschein.
- Bei PLA kann ein dünner Klarlack die Haptik verbessern, aber Gleitflächen aussparen.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
45–85 € (Standard 4-Ziffern-Code, 1–2 Farben). Mit Laserplakette/hochwertigem Finish: 70–110 €.
10–22 € typisch (je nach Magneten/Plakette).
ca. 35–70 € vor Abzug von Maschinenverschleiß/Fehldrucken/Overhead. Bei 75 € VK und 16 € Material: ~59 € Deckungsbeitrag.
65%5–8 h pro Unikat (bei vorhandenen Dateien eher 3,5–6 h). Druckzeit dominiert; aktive Handarbeit ca. 2–3,5 h.
