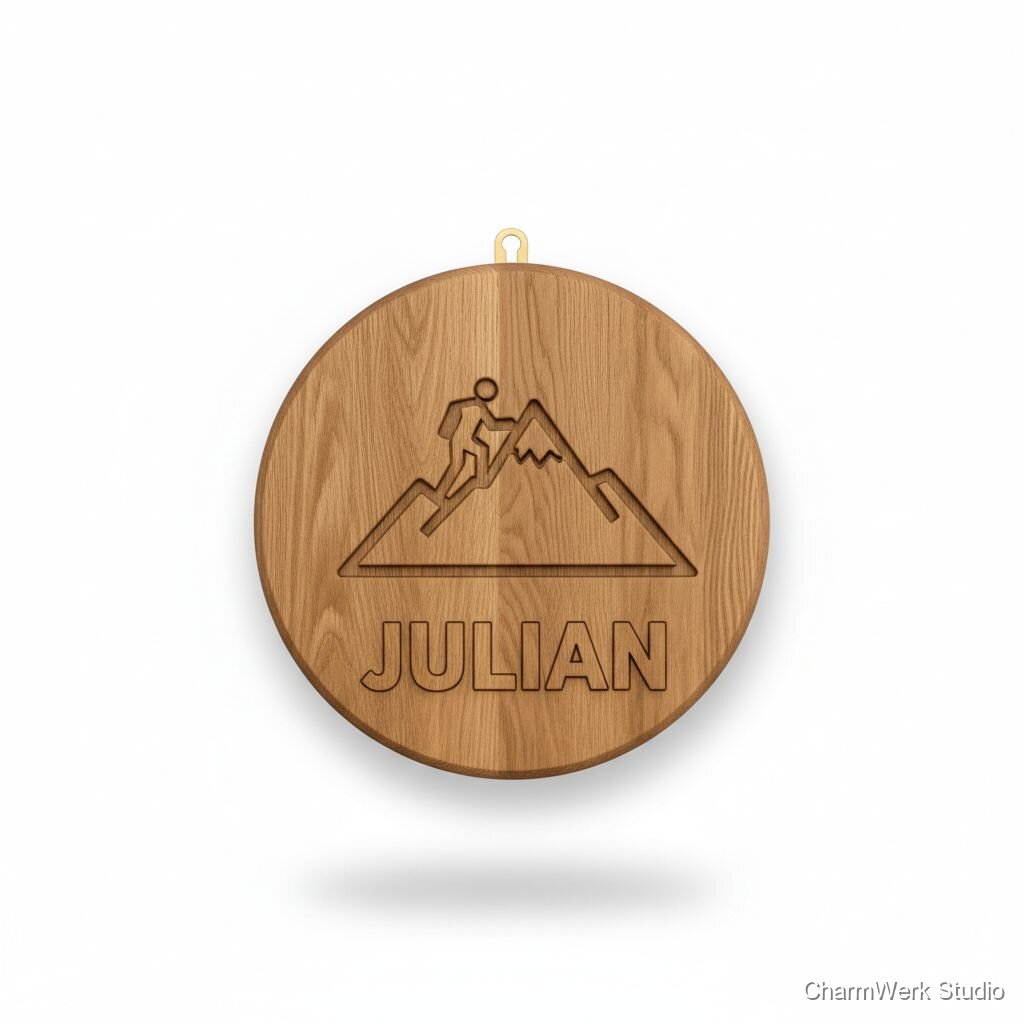

CNC-„Hobby-Icon“-Wandrelief mit Name
Ein rundes Wandrelief, in das das Hobby als minimalistisches Icon gefräst wird (z.B. Gitarre, Klettern, Kochen) – darunter der Name als Reliefschrift. Modern, persönlich und ein echter Hingucker.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Massivholzplatte (Eiche), Ø 240 mm, 18 mm
1 Stück
≈ 15,00 €
Alternativ: Birke-Sperrholz 18 mm, zugeschnitten
1 Stück
≈ 6,00 €
Osmo TopOil (0,125 L) – Verbrauch pro Stück ≈ 5–10 ml
1 Flasche (Verbrauch anteilig)
≈ 12,00 € (anteilig ≈ 0,50–1,00 €)
Feinkörnung Schleifpapier (120, 180, 240)
Satz (ein Projekt nutzt je Sorte 1 Blatt)
≈ 5,00 € (anteilig ≈ 0,50 €)
Kleiner Acrylfarbtopf (optional, für Schrift/Accent)
1 (5–10 ml)
≈ 3,00 € (anteilig)
Schlüssel- oder Aufhänger (Schlüssellochnut / D-Ring + Schraube)
1 Satz
≈ 2,00 €
MALER-/Klebeband / doppelseitiges Teppichklebeband (für Fixierung)
Kleinstmenge
≈ 1,00 €
Holzleim / Füllspachtel (falls kleine Fehler ausbessern)
kleine Tube
≈ 2,00 € (anteilig)
Benötigte Werkzeuge
- CNC-Fräse (Desktop/ Hobby z. B. Shapeoko, XCarve, Nomad, oder CNC-Service)
- Spindel/Router (1,5–3,2 kW bei größeren Maschinen bzw. 300–800 W bei Desktop)
- V-Carve / 60° Gravurfräser (für Schrift) und 2–6 mm Schaftfräser (für Materialabtrag)
- CAM-Software (VCarve Desktop, Aspire, Fusion 360 + VCarve/Plugins)
- Spannvorrichtungen / Schraubzwingen / Saugtisch oder doppelseitiges Tape
- Exzenterschleifer / Handschleifer und Schleifklotz
- Bohrmaschine / Ständerbohrmaschine (für Vorbohrungen für Aufhänger falls nötig) optional
- Feine Pinsel / Lappen zum Ölen
- Staubabsaugung / Atemschutzmaske
- Werkzeugset: Schraubendreher, Zange, Lineal, Messschieber
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Briefing & Designauswahl
20–40 MinutenKunde wählt Icon (minimalistisches Vektorsymbol), Schriftart und Durchmesser. Skizze anfertigen und Proportionen für Icon + Namen festlegen (Icon oben, Name zentriert darunter).
- Verwende simple, klar gezeichnete Vektor-Icons (SVG/AI) – zu feine Details gehen beim Fräsen verloren.
- Für Namen serifenlose Fonts oder speziell gefräste VCarve-Schriften verwenden (kontrastreich bei 18 mm Holz).
Vektoraufbereitung & CAM
30–60 MinutenIcon und Text in Vektorgrafik (Inkscape/Illustrator) vorbereiten. In CAM-Software (z. B. VCarve/Fusion360) Reliefhöhe, Frässtrategie, Werkzeugpfade (Roughing + Finishing), Frästiefen (Icon 1,5–3 mm; Schrift 2–3 mm) definieren. Simulation prüfen.
- Bildpfade säubern: nur geschlossene Pfade nutzen.
- Für glatte Schriftkonturen 60° V-Bit (für schmalere Linien) oder 1–2 mm Kugelkopf verwenden.
- Leicht negative Steigungen (Toleranzen) einplanen, damit Schrift klar und scharf wird.
Material vorbereiten & Fixieren
15–30 MinutenHolzplatte zuschneiden (falls nötig), Kanten brechen, Oberseite mit 120er leicht anschleifen. Platte plan auf dem Maschinentisch fixieren (Zwingen, Saugtisch oder doppelseitiges Teppichklebeband). Referenzpunkt setzen.
- Schau, dass die Holzfaserrichtung beim Design berücksichtigt ist (Schriftverlauf).
- Verwende dünne MDF-Unterlage bei Tape-Fixierung, um Durchbrüche zu vermeiden.
CNC-Fräsen (Roughing + Finishing)
30–90 Minuten (Maschinenlaufzeit kann je nach Tiefe & Maschine variieren)Fräse mit zuvor definierten Werkzeugen: erst groben Abtrag (2–6 mm Fräser), danach Feinarbeit (V-Bit / Kugelfräser). Frästiefe für Icon meist 1,5–3 mm, Schrift 2–3 mm; Vorschub & Drehzahl an Holzart anpassen.
- Prüfe die Vorschub-/Drehzahl-Empfehlungen des Fräserherstellers; zu hohe Last verursacht Ausrisse.
- Bei längeren Jobs Staubabsaugung kontinuierlich nutzen, kleine Zwischeninspektionen durchführen.
- Bei starken Ausrissen Rückseitig leichtes Klebeband nutzen oder Re-Zugabe (tabbing) einplanen.
Nachbearbeitung: Entgraten & Schleifen
20–40 MinutenKanten und Gravuren mit feinem Schleifpapier (180–240) säubern, Schriftspalten mit Nadel und Staubsauger reinigen. Bei Farbakzent: Gravur leicht mit Pinsel füllen und überschüssige Farbe nach Trocknung entfernen.
- Schleife in Faserrichtung und verwende Schleifklotz für flache Oberflächen.
- Für scharfe Schriftkanten nur sehr vorsichtig schleifen, sonst Kanten abrunden.
Finish & Montage
30–60 Minuten inkl. Trocknungszeiten (aktiver Aufwand ~15–20 min)Oberfläche mit Öl (1–2 Schichten, zwischenschleifen 240) behandeln. Trocknen lassen. Rückseite Aufhängung anbringen (Schlüssellochnut fräsen oder D-Ring anschrauben). Qualitätskontrolle auf Maßhaltigkeit & Verarbeitung.
- Öl dünn auftragen, überschüssiges Öl nach 10–15 Minuten abwischen.
- Wenn Name farbig, zuerst lackfreien Ölauftrag testen – Farbe haftet besser auf grundiertem Holz oder leicht angerauter Oberfläche.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
≈ 85 € (Standard: Ø 240 mm, Eiche, personalisiert). Varianten: 45–60 € (Sperrholz, kleines Format) bis 120–160 € (Nussbaum, Ø 300 mm, Premium-Finish).
ca. 20 € (Einzelstück, Standardausführung)
ca. 15 € (bei Verkauf für 85 €, Materialkosten 20 € und angenommener Arbeitswert von 20 €/h für 2,5 h = 50 €; Bruttogewinn = 85 − 20 − 50 = 15 €)
18%3–6 Stunden (abhängig von Durchmesser, Anzahl und Trockenzeiten)
Nein
Mittel
Mittel
