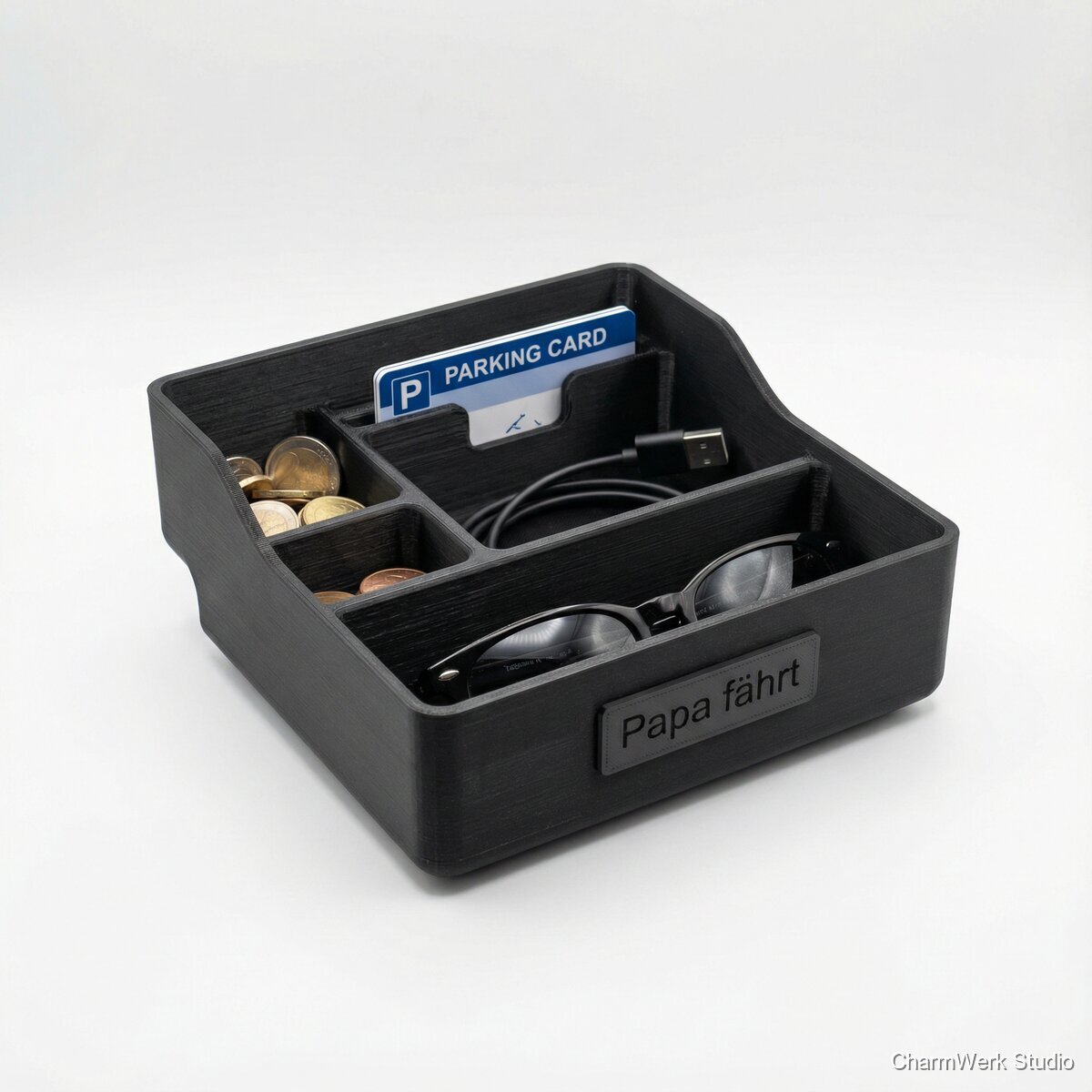

3D-gedruckter Auto-Mittelkonsole-Organizer mit Namensschild
Ein passgenauer Organizer für Münzen, Parkkarten, Ladekabel oder Sonnenbrille – mit kleinem, austauschbarem Namensschild „Papa fährt“. Nützlich im Alltag und jedes Mal ein kleiner Reminder: Hier sitzt jemand, der alles zusammenhält.
Alle Ansichten freischalten
Registriere dich kostenlos, um alle Produktbilder zu sehen.
Produktansichten
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
PETG Filament (250–200 g pro Organizer)
ca. 0.12–0.18 kg
€3–5 (bei €25/kg)
Optional: TPU- oder Gummi-Anti-Rutsch-Einlage (selbstklebend oder 3D-gedruckt)
Streifen 100 x 30 mm oder 50 g TPU (bei 3D-Druck)
€2–6
Kleiner Acryl- oder Holz-Namensschild-Einsatz (30 x 10 x 3 mm) oder 3D-gedrucktes Namensschild
1 Stück
€0.5–2
Neodym-Mehrzweck-Magnete (für Steck- oder Klick-Mechanik)
2–4 kleine Magnete (4–6 mm)
€0.5–1
Sekundenkleber / Epoxid (kleine Menge für Magnetmontage)
einige Tropfen
€0.5
Kleinteile (Schrauben, T-Nuts) optional
wenn verwendet 2–4 Stück
€0.5
Benötigte Werkzeuge
- FDM-3D-Drucker (z. B. Creality Ender-3 / Prusa / Anycubic)
- CAD-Software (Fusion360, Onshape) und Slicer (PrusaSlicer, Cura)
- Schieblehre (digital)
- Feines Schleifpapier (K80, K120, K240), kleine Feilen
- Flachzange / Seitenschneider, Bastelmesser
- Klebstoff (Sekundenkleber, Epoxid), optional Sprühlack oder Primer optional
- Bohrer / Dremel (für Magnetausfräsungen oder Entgraten) optional
- Heißluftpistole (zum leichten Erwärmen für Presspassungen) optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konsole ausmessen & Layout planen
20–30 MinutenMit Schieblehre die Innenfläche der Mittelkonsole (Länge, Breite, Höhe, Rundungen) messen. Schlüsselbereiche messen: Münzfachtiefe, Platz für Sonnenbrille, Abstand zu Cupholdern und Hebel. Fotos aus verschiedenen Winkeln machen.
- Mehrmals messen, verschiedene Punkte aufnehmen (vorn/hinten, links/rechts), da Konsolen nicht immer exakt rechteckig sind.
- Wenn unsicher: parametrisierbares Design mit Toleranzbereich (±1–2 mm) bauen.
Parametrisches CAD-Modell erstellen
30–60 MinutenIn Fusion360/Onshape ein Basis-Volumen nach den Maßen erstellen. Unterteilen in Fächer: Münzen, Parkschein, Kabelfach, Brillenablage. Namensschild-Insert als auswechselbare Platte konstruieren (Steckschlitz oder Magnetaufnahme). Mit Verrundungen (Fillets) und Abschrägungen für bequemes Entnehmen.
- Wände 3 mm, Boden 2.5–3 mm festlegen; Innenradien mindestens 1.5–2 mm für bessere Druckbarkeit.
- Einbauspiel: 0.5–1.0 mm Abstand an Außenkanten einplanen. Bei sehr eng sitzenden Konsolen lieber +1 mm.
Probedruck (kleines Teststück)
20–40 Minuten (Testdruck)Exportiere ein kleines Teststück (z. B. 30×30 mm Eckprobe mit Wandstärke und Steckverbindung) und drucke es, um Passform und Thermoverhalten (Spannung) zu prüfen.
- Test ob die Wandstärke und die Steckmechanik passen; bei PETG auf Maßhaltigkeit prüfen (PETG neigt leicht zum Verziehen).
- Drucktemperatur variieren, wenn Haftung oder Schichthaftung Probleme machen.
Finales Slicing – Druckeinstellungen für PETG
10–20 MinutenEmpfohlene Einstellungen: Düse 0,4 mm, Schichthöhe 0,18–0,24 mm, Temperatur 230–250 °C (printer-dependent), Heizbett 70–80 °C, Perimeter 3, Infill 20–30 % (Gyroid oder Grid), Retract & Co nach Drucker, minimale Kühlung (20–30 %). Supports nur dort einsetzen, wo notwendig (z. B. unter flachen Überhängen).
- PETG haftet sehr gut: brim/raft nur wenn nötig verwenden.
- Layer-Übergänge glätten durch geringfügig höhere Temperatur, aber nicht übertreiben (strings/oozing vermeiden).
Druckzeit für ganzes Bauteil typischerweise 1.5–3 Stunden (je nach Größe und Schichthöhe).
- Druck während der ersten 10–20 % überwachen (erste Schicht Haftung).
- Für saubere Kanten ggf. langsamere Druckgeschwindigkeit (40–50 mm/s) verwenden.
Post-Processing & Anpassungen
30–45 MinutenSupports entfernen, Überschüsse abschneiden, Kanten mit Schleifpapier (K120 → K240) glätten. Magnetnuten mit Dremel ausfräsen, Magnete verkleben. Anti-Rutsch-Einlage zuschneiden und einkleben oder separat 3D-drucken (TPU). Namensschild montieren (clip-in oder magnetisch).
- Kanten nicht zu stark abschleifen, um die gewünschte Presspassung nicht zu verlieren.
- Magnetbohrungen präzise setzen; Magnete vor dem Einkleben kurz mit Klebstoff festpressen.
Feinabstimmung & Testeinbau
10–20 MinutenOrganizer in die Konsole einsetzen, prüfen auf Spiel, verrutschen oder Störkontakt mit Hebeln/Cupholder. Bei Bedarf kleine Filzstreifen oder dünne Schaumstoff-Polster an Druckpunkten anbringen.
- Wenn das Teil zu stramm sitzt: an stark beanspruchten Außenkanten vorsichtig ~0.5–1 mm abschleifen.
- Wenn zu locker: dünne Filzpolster oder Klebestreifen an kritischen Stellen anbringen.
Optional: Finish (Lack/Gravur)
30–60 Minuten (inkl. Trocknungszeiten)Wenn gewünscht: Primer auftragen, matte Sprühlackierung oder Acryl-Schild mit Laser gravieren und einsetzen. Alternativ Epoxy-Finish für sehr glatte Oberflächen.
- Epoxy verbessert Haptik, erhöht aber Gewicht und Zeitbedarf.
- Lackierung in gut belüfteter Umgebung durchführen.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
€55–95 (typischer Verkaufspreis für individualisierte Varianten; Basismodell empfohlen €65–75)
€8–15
Beispielrechnung: Verkauf €75 − Material €10 − angenommene Arbeitskosten (3 h × €20) = €5 Gewinn. Bei Kleinstauftragsfertigung ist Marge gering; Batch-Fertigung erhöht Gewinn deutlich.
7%3–5 Stunden (inkl. CAD, Druck und Post-Processing)
Nein
Mittel
Mittel
