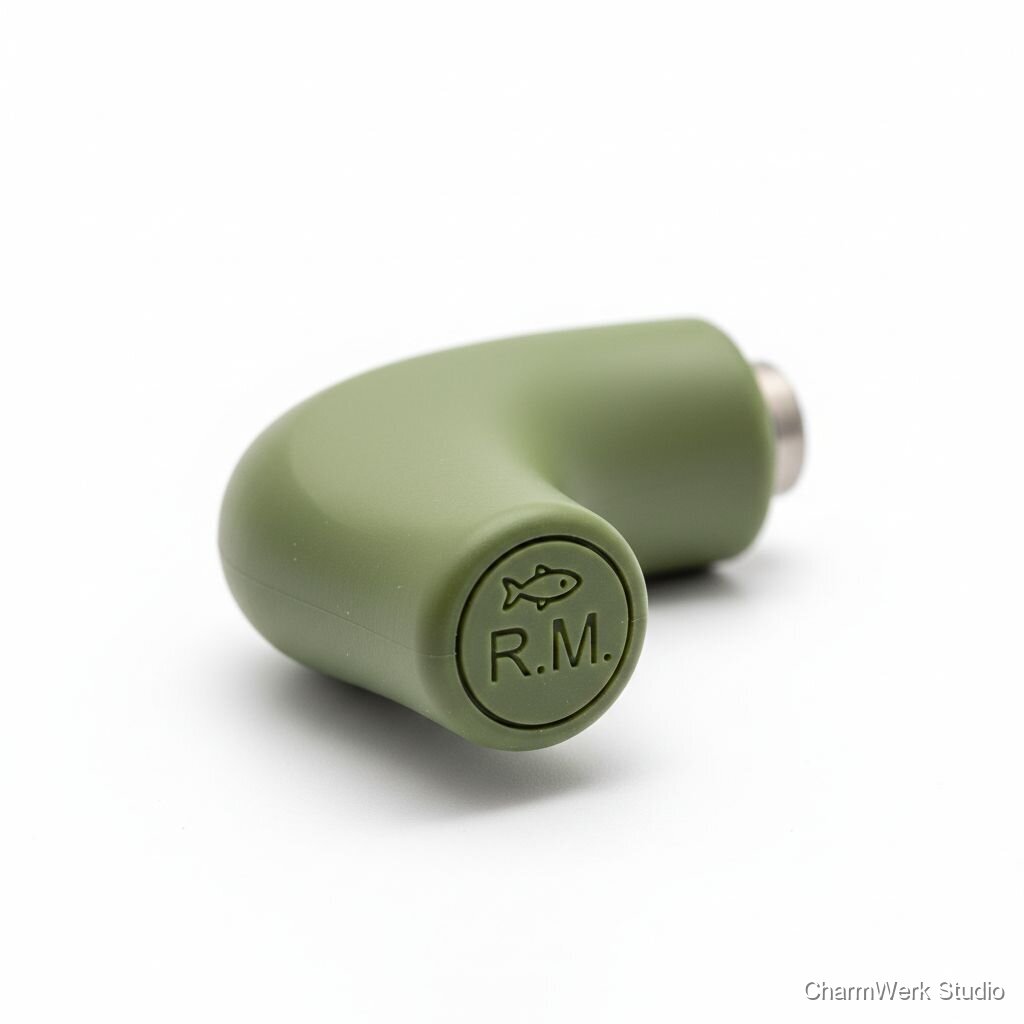

Personalisierter Angelrollen-Kurbelknauf (Ersatzgriff)
Ein ergonomischer Kurbelknauf als Ersatz-/Upgrade für Angelrollen (passende Maße vorausgesetzt). Mit Initialen oder kleinem Fischsymbol wird Papas Hobby spürbar „aufgewertet“.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
PETG-Filament (1 kg), Verbrauch pro Knauf ≈ 20–40 g
20–40 g
0,50–1,20 € (anteilig)
Nylon-Filament (1 kg) — optional (trocken lagern)
20–40 g
1,00–2,00 € (anteilig)
Messing-Heat-Set Gewindeeinsatz (z. B. M4 oder M5), 1 Stück
1
0,30–1,00 €
Lasergravierte Furnier-/Birkensperrholz- oder Acryl-Plakette (Ø 10–16 mm)
1
0,30–1,00 € (eigene Fertigung) / 1,50–3,00 € bei Fremdfertigung
Sekundenkleber (CA) / Epoxidkleber (kleine Menge)
einige Tropfen
0,05–0,30 €
Feinschleifpapier (K120, K240, K400)
ein paar Blatt
0,50 € (anteilig)
Grundierung + Acryl- oder PU-Clearcoat (kleine Menge, Spray)
1 Spraydose (anteilig)
1,50–3,00 € (anteilig)
Wärmeleitfett / Schmiermittel (kleine Menge für Achse)
ein Tropfen
0,10 €
Kleinteile/Verpackung (Schaum/Box)
1
0,50–1,50 €
Benötigte Werkzeuge
- 3D-Drucker (z. B. Prusa/Creality) mit 0,4–0,6 mm Düse optional
- Slicing-Software (PrusaSlicer/Cura) optional
- Feinbohrer / Reamer (zum Nacharbeiten der Aufnahmebohrung) optional
- Löt-/Einpresswerkzeug oder Heißluft-SMD-Tool (zum Einpressen der Heat-Set Inserts; alternativ Lötkolben) optional
- Präzisions-Kaliber (Schieblehre) zum Messen der originalen Achs-/Schraubmaße optional
- Dremel / Feilen / Sandpapier (K120–K400) optional
- Laser-Cutter (oder externer Service) für Holz-/Acrylplakette optional
- Kleiner Schraubstock / Montagehilfe optional
- Wärmegerät (Heißluftpistole) zum Tempern (optional) optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Vermessung & Konzept
20–40 minMesse den Originalgriff bzw. die Befestigungsschraube am Angelrollenhebel: Durchmesser und Gewinde (z. B. M4/M5) sowie Einbaulänge. Entscheide Form (mushroom/oval/teardrop), linke/rechte Ausführung und Position der Gravur-Einlage.
- Messe die Schraube mit einer Schieblehre genau (Durchmesser und effektive Gewindelänge).
- Wenn unsicher: konstruiere eine kleine Prüfhülse mit dem gleichen Gewinde, um Passform am Reel zu testen.
CAD-Modell erstellen
45–90 minErstelle den Knauf in Fusion 360 / FreeCAD. Baue eine zentrale Aufnahmebohrung (zylindrischer Boss) für den Messing-Einsatz ein. Plane eine eingelassene Fläche für die Laser-Plakette (Ø 10–16 mm, Tiefe 1.8–3 mm).
- Wände rund konstruieren (Fillet 1–2 mm) um Stresskonzentration zu vermeiden.
- Biete optionale Versionen: Vollkörper (max. Festigkeit) oder Hohlraum mit dicker Wand (Gewichtsreduktion).
Slicing & Druckvorbereitung
15–30 minSlicer-Einstellungen für PETG: Düse 0,4 mm, Schichthöhe 0,12–0,2 mm, 3–4 Perimeter, Infill 40–60 % oder 100 % für maximale Festigkeit, Drucktemperatur 235–250 °C, Betttemperatur 70–80 °C. Für Nylon: trocken lagern, Düsentemp. 250–260 °C, flexibler Retract, Brim verwenden.
- Druckrichtung: Achse der Schraubaufnahme möglichst horizontal/parallel zur Schichtrichtung ausrichten, damit die Achsaufnahme hohe Festigkeit quer zur Schichten hat; alternativ auf der Seite drucken, um sichtbare Schichten an den Flanken zu reduzieren.
- Verwende 3–4 Perimeter und erhöhten Infill bei Belastungspunkten (Boss).
Probedruck (Testmuster)
30–60 min (je nach Testgröße)Drucke einen kleinen 1:1-Boss-Test oder reduzierte Version (z. B. Aufnahme und Gewindehülse) um Passform zu prüfen.
- Prüfe Sitz des Gewindeeinsatzes vor dem finalen Druck.
- Testen auf Rolle: prüfe Bewegungsfreiheit und Abstand zum Seitenplatten.
Finaldruck (Herstellung des Knaufs)
1,5–4 Stunden (je nach Größe & Schichthöhe)Drucke den endgültigen Knauf mit den festgelegten Einstellungen. Für PETG: langsamere Druckgeschwindigkeit (30–40 mm/s) für saubere Oberfläche. Für Nylon: Brim/raft und trockene Lagerung.
- Nutze größere Düse (z. B. 0,6 mm) falls höhere Festigkeit und kürzere Druckzeit gewünscht.
- Wenn möglich, mehrere Knäufe pro Druckbett platzieren (Economy).
Nachbearbeitung: Entgraten & Bohren
20–40 minEntferne Supports, schleife die Oberfläche mit K120 → K240 → K400. Überprüfe / weite die Aufnahmebohrung mit Reamer/Bohrer für exakten Sitz des Inserts.
- Das Nacharbeiten des Bosses auf Maß ist entscheidend für dauerhaften Halt des Inserts.
- Bei Nylon ggf. leichtes Aufrauen (K120) für bessere Klebehaftung der Plakette.
Einpressen / Einlöten des Messing-Einsatzes
5–10 minSetze das Heat-Set-Inserts mit Lötkolben oder Einpresswerkzeug in den Boss ein (Insert wird durch Wärme in das Kunststoffmaterial geschmolzen und sitzt dauerhaft).
- Temperatur und Einpressgeschwindigkeit beachten — zu heiß macht das Teil spröde, zu kalt führt zu schlechtem Sitz.
- Bei Nylon: geringere Hitze, langsames Einpressen; alternativ geklebte oder mechanisch fixierte Metallhülse verwenden.
Anfertigung & Gravur der Plakette
10–20 min (eigene Fertigung) bzw. 1–3 Tage bei FremdfertigungLasergraviere die Holz-/Acryl-Plakette mit Initialen oder Fischsymbol. Ausschnitt so dimensionieren, dass die Plakette bündig in die eingelassene Fläche passt.
- Kontrastreich gravieren (Birke ungeölt ergibt guten Kontrast).
- Teste Gravureinstellungen auf Restmaterial (Laserleistung/speed).
Fixierung der Plakette & Finish
20–40 min (+Aushärtezeit)Plakette mit CA oder dünnem Epoxid einkleben. Nach Aushärtung ggf. feines Nachschleifen, lackieren/clearcoat auftragen (leichtes, dünnes Finish schützt Gravur). Abschließend Schmiermittel in Achse geben.
- Wenige Tropfen Sekundenkleber reichen oft; bei Holzplaketten kann ein Tropfen Epoxid für langzeitstabile Verbindung besser sein.
- Klarlack hauchdünn sprühen - mehrere dünne Schichten statt einer dicken.
Montage & Funktionstest
10–20 minSchraube Knauf an Rolle, kontrolliere Spiel, Bewegungsfreiheit und Festigkeit. Bei Bedarf kleine Unterlegscheibe einsetzen oder Länge der Schraube anpassen.
- Bei zu großem Spiel kann eine dünne PTFE-Scheibe helfen; bei zu engem Sitz eventuell Boss minimal nacharbeiten.
- Führe einen kurzen Belastungstest (mehrere Umdrehungen, leichte Zugbelastung).
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
Standard personalisiert: 49 €; Premium (hochwertiges Nylon + Metallplakette): 69–85 €
ca. 4–9 € pro Stück (abhängig von Materialwahl und ob die Plakette extern gefertigt wurde)
Beispielrechnung: Verkauf 69 € – Material 7 € – aktive Arbeitszeit (1,5 h × 25 €/h) 37,50 € = ≈ 24,50 € Gewinn
35%4–8 Stunden (Druckzeit dominiert; aktive Zeit 1–2 Stunden)
