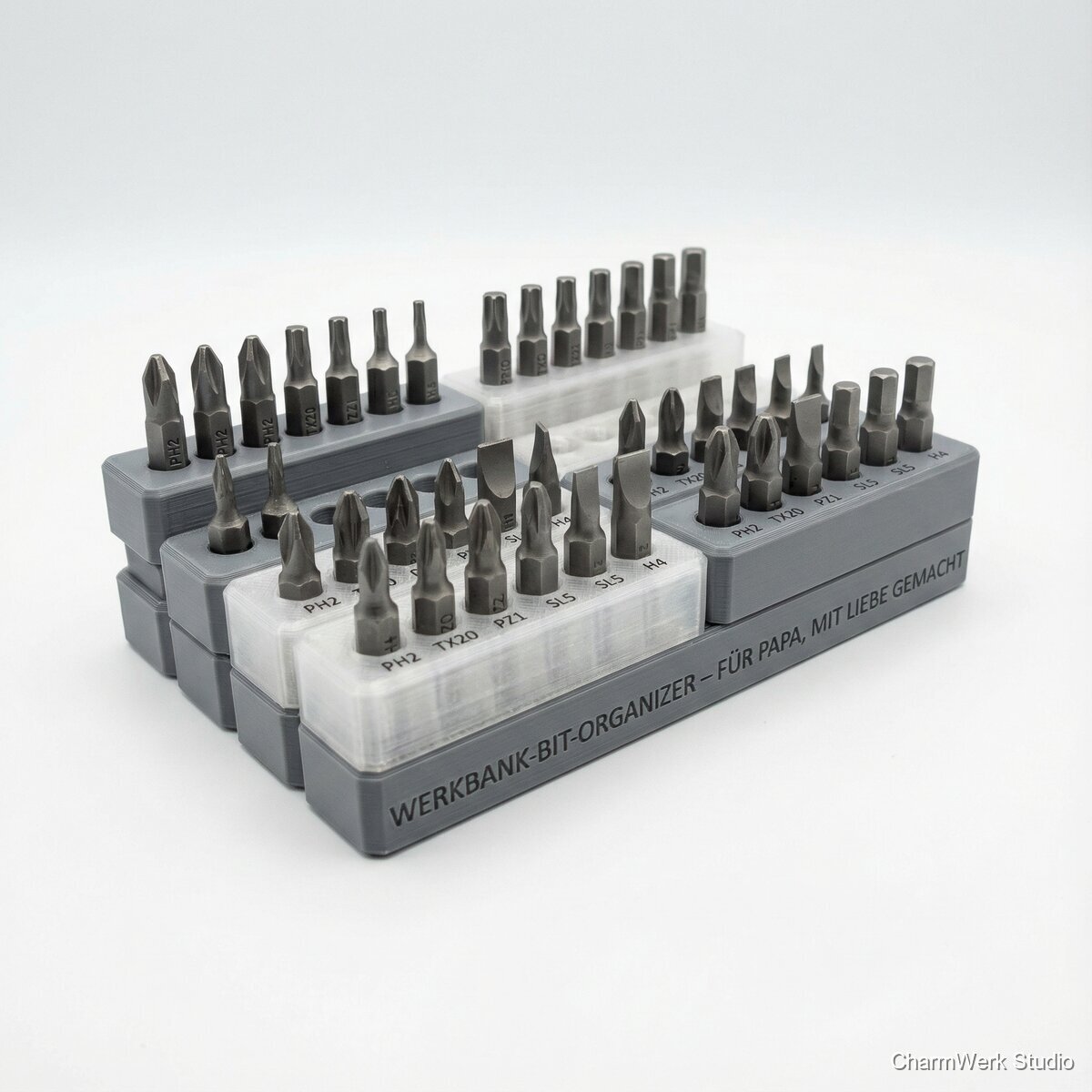

Werkbank-Bit-Organizer als Steckmodul-System
Ein modularer Bit-Organizer, der sich wie Bausteine erweitern lässt und genau zu Papas Lieblingsbits passt. Mit eingedruckter Beschriftung (PH2, TX20 usw.) wird die Werkbank aufgeräumt – und Papa denkt bei jedem Griff an dich.
Alle Ansichten freischalten
Registriere dich kostenlos, um alle Produktbilder zu sehen.
Produktansichten
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
PLA oder PETG Filament 1,75 mm
ca. 120–180 g für Starter-Set (1 Grundmodul + 1 Erweiterung)
3,00–5,50 € (bei 20–30 €/kg)
Neodym-Magnete optional (6x3 mm oder 8x3 mm)
8–12 Stück (optional, je nach Anzahl Bit-Positionen)
4,00–8,00 €
Cyanacrylat (Sekundenkleber) oder 2K-Epoxy (optional für Magnete)
ein paar Tropfen
0,20–0,80 € anteilig
Antirutsch-Füße (z.B. 3M Bumpons) optional
4 Stück
1,00–2,50 €
Benötigte Werkzeuge
- 3D-Drucker (0,4 mm Düse empfohlen) und Slicer (PrusaSlicer/Cura/OrcaSlicer)
- Schieblehre (zum Messen der Bit-Schaftmaße und Toleranzen) optional
- Entgrater / Cutter / kleine Feile
- Seitenschneider (Support entfernen) optional
- Heißluftfön (nur vorsichtig für minimalen Verzugsausgleich, optional) optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Anfänger
Bit-Set aufnehmen & Raster planen
15–25 minLege fest, welche Bits rein sollen (z.B. PH1/PH2/PH3, TX10–TX30, HEX 3–6). Miss einen Bit-Schaft mit der Schieblehre: Standard 1/4" C6.3 hat ca. 6,35 mm. Plane pro Bit eine Bohrung mit leichter Presspassung oder leichter Spielpassung je nach Wunsch (siehe Tipps). Lege auch fest, ob das Modul quer (2 Reihen à 6) oder längs (1 Reihe) organisiert wird.
- Für schnelle Entnahme auf der Werkbank ist eine leichte Spielpassung angenehmer: Bohrung Ø 6,5–6,7 mm.
- Für sicheren Halt (ohne Magnete) eher Pressfit: Ø 6,3–6,4 mm – funktioniert aber nur, wenn dein Drucker maßhaltig ist.
- Wenn du Magnete nutzt, kannst du die Bohrungen etwas lockerer machen, weil der Magnet die Haltekraft übernimmt.

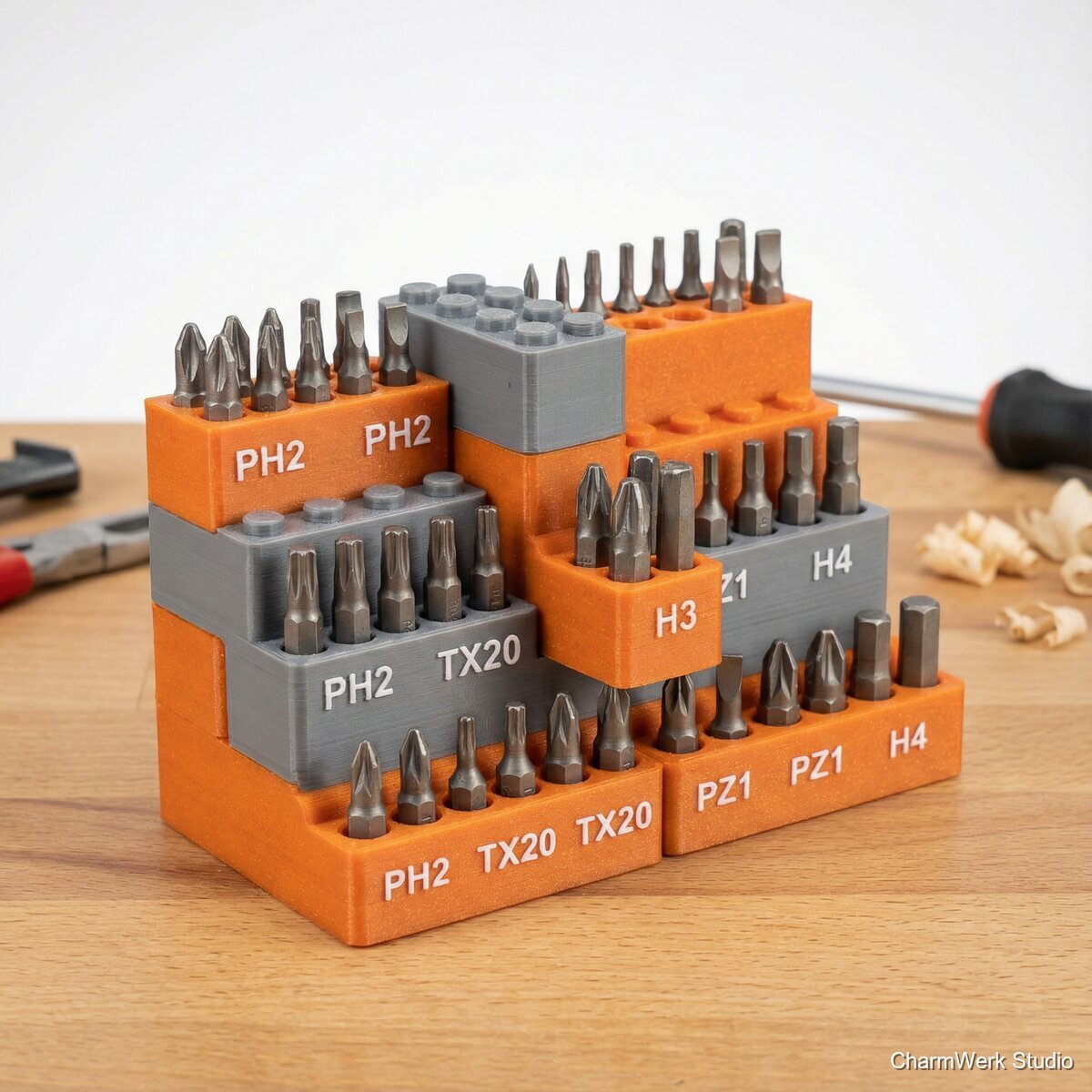

CAD/Design: Modul-Standard & Stecksystem
45–75 minErstelle ein Grundmodul (z.B. 120x80 mm) mit einem definierten Steckprofil an beiden Seiten: z.B. Schieber/Schwalbenschwanz. Bewährt ist ein symmetrisches Profil: eine Seite Feder, andere Nut, sodass Module links/rechts kaskadierbar sind. Plane eine definierte Toleranz zwischen Nut/Feder ein, damit es ohne Gewalt, aber spielfrei passt. Integriere eine kleine Fase/Anschrägung an den Einführkanten (0,5–1 mm), das hilft beim Zusammenstecken.
- Toleranz für Steckprofile: PLA meist 0,20–0,30 mm pro Seite; PETG eher 0,25–0,40 mm (PETG „klebt“ eher).
- Mach eine kurze Testleiste (20 mm) für Nut/Feder, druck sie in 10–15 Minuten und prüfe Passung, bevor du alles druckst.
- Für ein „Easy“-Projekt kannst du auch ein simples Schiebeschwalbenprofil nutzen (gerade Flanken + leichte Konizität von 1–2°).

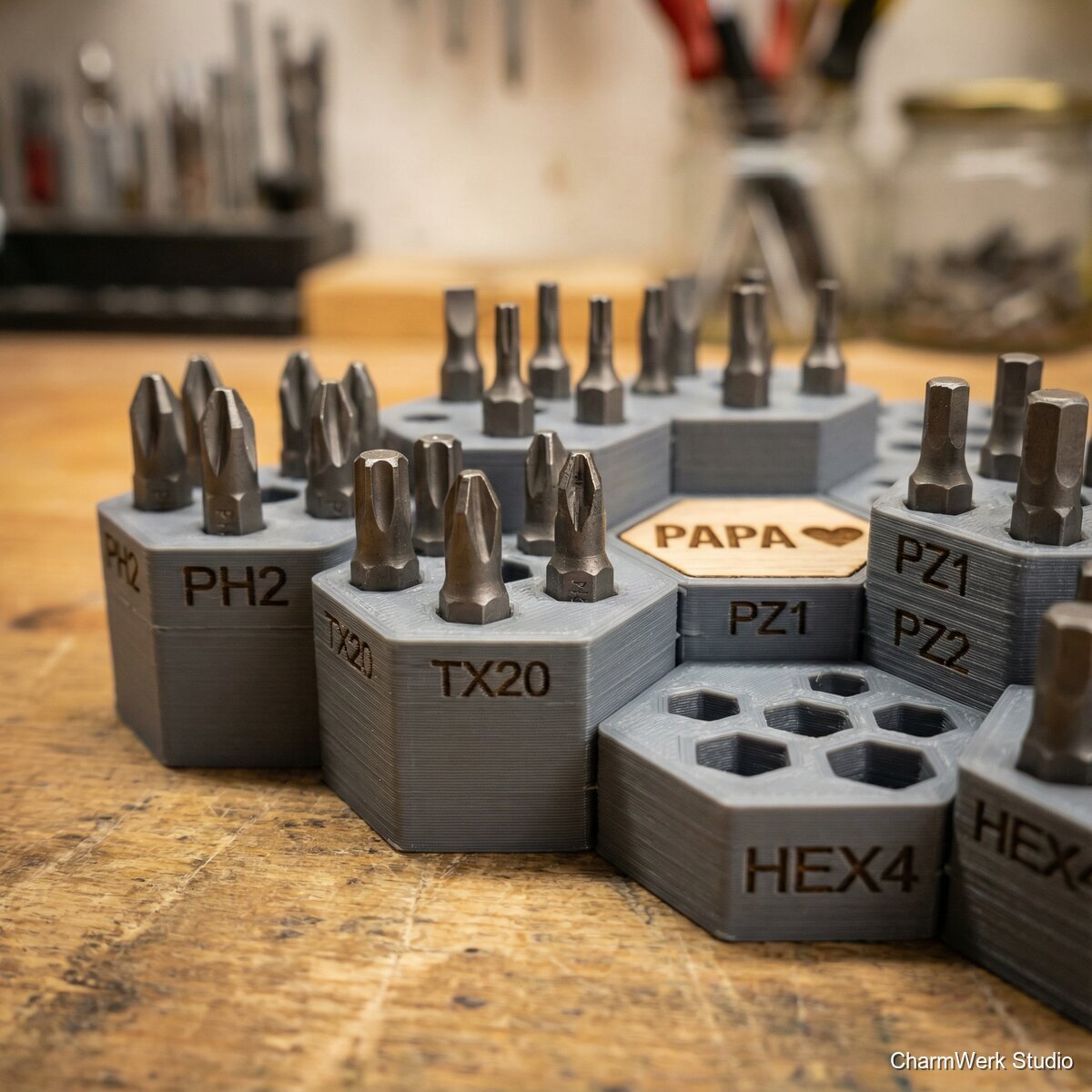

Beschriftung integrieren (eingedruckt)
15–30 minSetze Textlabels direkt neben die Bit-Bohrungen. Für gute Lesbarkeit: Schriftgröße 6–8 mm, erhaben 0,6–0,8 mm oder vertieft 0,6–1,0 mm. Erhaben druckt sauberer ohne Stringing in Vertiefungen, vertieft ist unempfindlicher gegen Abrieb. Optional: Filamentwechsel für Kontrast (Pause bei Layerhöhe).
- Mindestens 0,6 mm Strichstärke, sonst franst es bei 0,4er Düse aus.
- Wenn du zweifarbig drucken willst: Beschriftung als erhabenes Element und Filamentwechsel ca. 0,8–1,2 mm bevor die Schrift beginnt.
- Vertiefte Schrift kannst du nach dem Druck mit Lackstift auslegen (schnell, sehr gut lesbar).
Slicer-Setup (drucksicher & werkbanktauglich)
15–20 minRichte die Druckparameter auf Stabilität und Maßhaltigkeit aus. Orientiere das Modell so, dass die Bit-Bohrungen nach oben zeigen (klassisch), damit sie sauber rund werden. Steckprofile so platzieren, dass keine Supports in den Steckflächen nötig sind (wichtig für gute Passung).
- Empfehlung: 0,20 mm Layer, 4–5 Perimeter, 15–25% Infill (Gyroid/Grid), Top/Bottom je 5–6 Layer.
- PLA: 205–215°C, Bett 55–60°C. PETG: 235–245°C, Bett 75–85°C, Lüfter niedriger (20–40%).
- Aktiviere „Elefantenfuß-Kompensation“ (z.B. -0,2 mm) oder setze eine 0,3–0,5 mm Fase am Boden, damit Steckprofile unten nicht klemmen.
- Für saubere Bohrungen: „Horizontal Expansion“/XY-Kompensation im Slicer testweise nutzen (+/- 0,1–0,2 mm).
Druck: Grundmodul & Erweiterungen
90–180 min (je nach Größe/Layer/Drucker)Drucke zuerst ein einzelnes Modul (Grundmodul) als Referenz. Prüfe nach dem Druck: Bit-Passung, Lesbarkeit der Labels, Steck-Passung. Danach die Erweiterungsmodule drucken. Ein Starter-Set (2 Module) ist in der Regel in einem Nachmittag fertig.
- Wenn Bohrungen zu eng: Reibahle/Bohrer Ø 6,5 mm kurz von Hand nachsetzen (nicht mit Akkuschrauber „ausleiern“).
- Wenn Steckprofil zu stramm: ganz leicht mit Feile/Schleifpapier (240–400) die Flanken abziehen.
- PETG neigt zu Fäden: Retraction sauber einstellen, sonst wird die Beschriftung unleserlich.
Optional: Magnet- und Fußmontage
20–35 minWenn Magnettaschen vorgesehen sind: Magnete einpressen oder mit einem Tropfen Sekundenkleber fixieren. Antirutsch-Füße aufkleben oder in vorgesehene Taschen setzen. Abschließend Module zusammenstecken und die Bits einsortieren.
- Achte auf Magnet-Polung: erst alle Magnete gleich ausrichten, sonst „stößt“ ein Bitplatz ab (je nach Bitmaterial/Anzug).
- Sekundenkleber sparsam: Dämpfe können PLA/PETG weißlich „blühen“ lassen; alternativ 2K-Epoxy.
- Bumpons halten besser auf entfetteter Oberfläche (Isopropanol).
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
25–45 € für 2–3 Module personalisiert (mit Beschriftung), je nach Modulanzahl und Magnet-Upgrade. Einzelmodul als Add-on: 8–15 €.
3–6 € Basis (Filament). Mit Magneten/Füßen: 8–16 €.
Ca. 17–30 € pro Set (ohne Arbeitszeit gerechnet) bzw. realistisch 10–22 € nach kalkulatorischem Maker-Stundensatz (15–25 €/h) und Plattform-/Overhead-Anteil.
45%2–4 Std. pro individuelles Set (Design + Druck + Finish). Bei Serienfertigung mit fixem Design: ca. 1,5–2,5 Std. (hauptsächlich Druckzeit, wenig Handarbeit).
Ja
Hoch
Mittel
