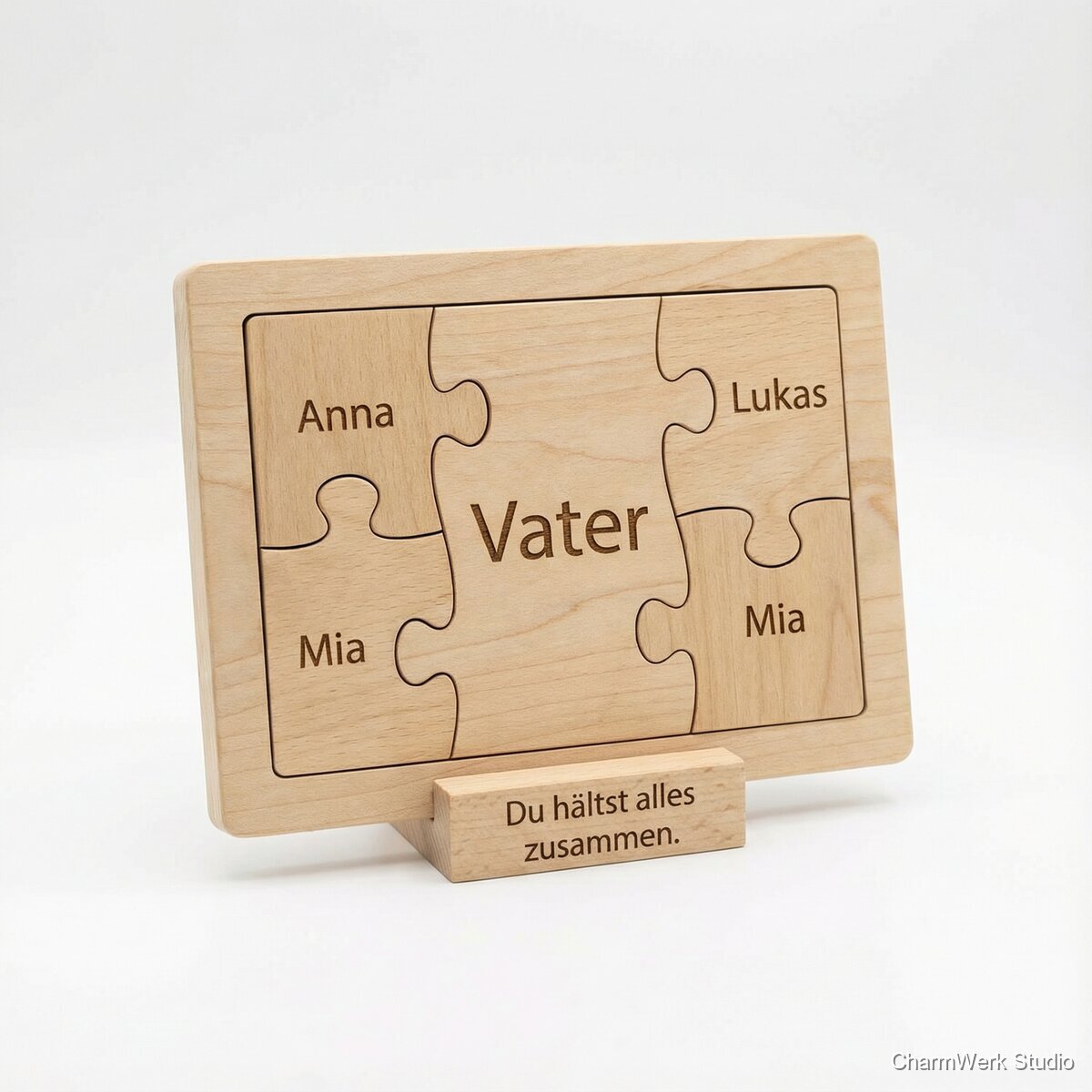

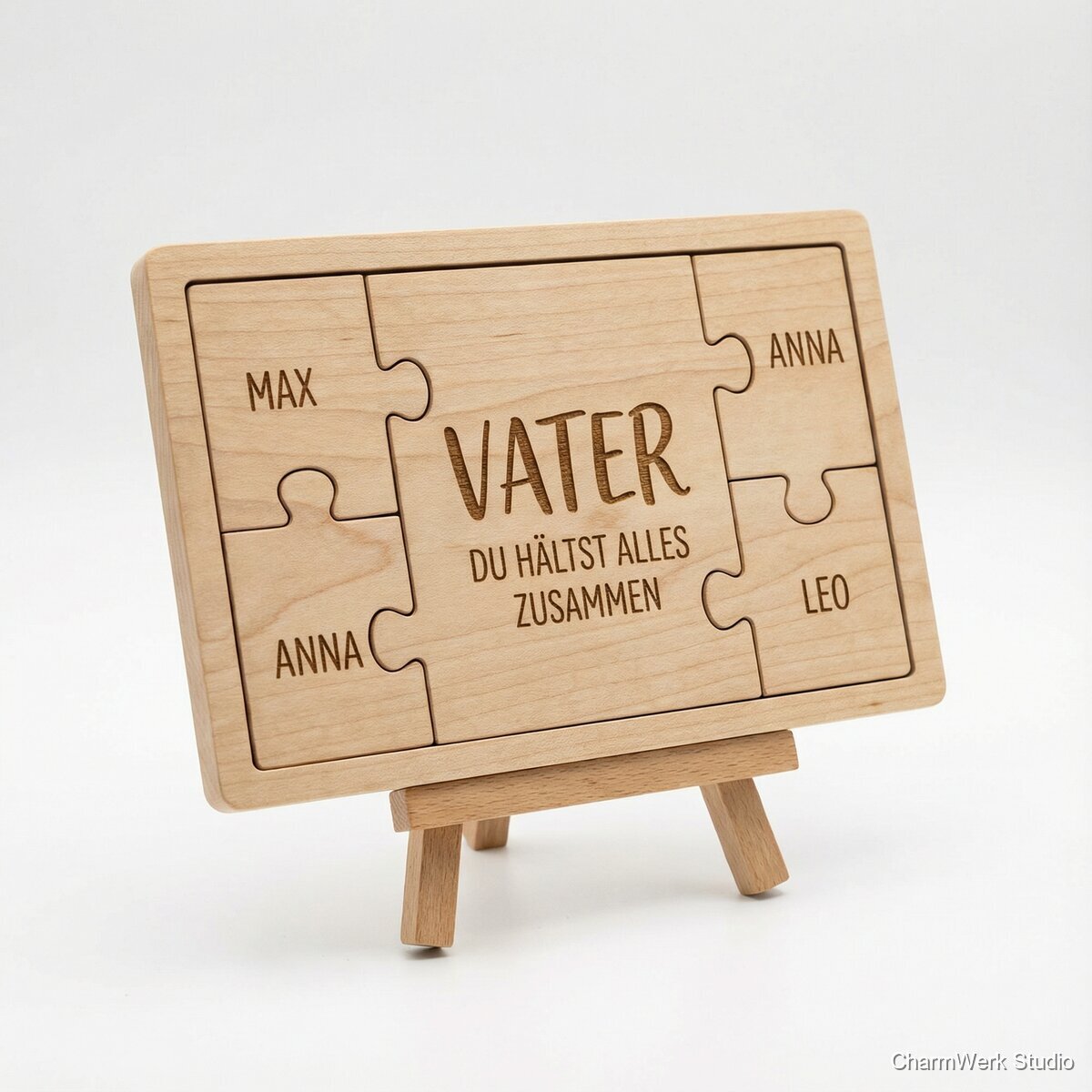

CNC-gefräste „Vater-Kind“-Puzzleplakette mit Namen

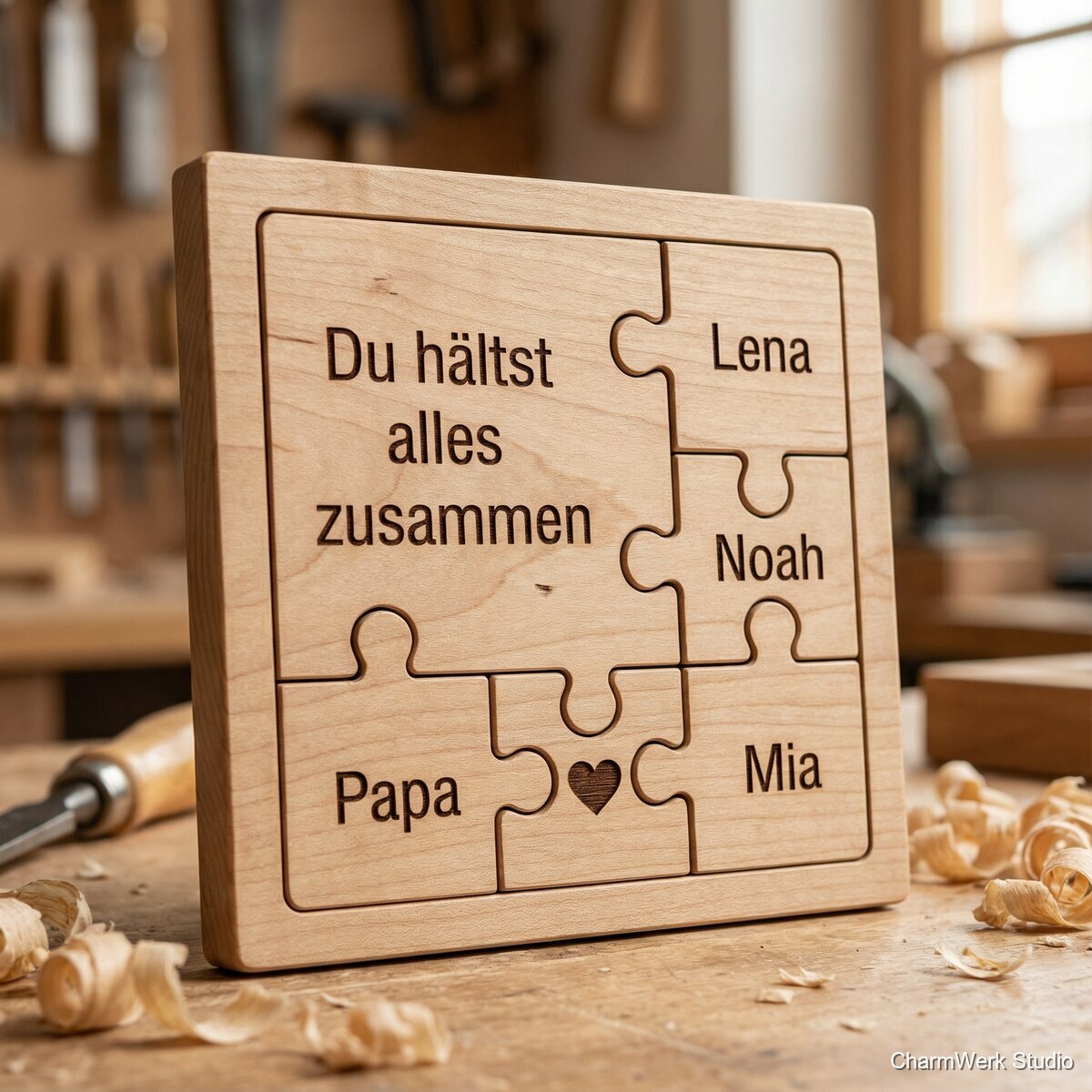

Eine kleine Holzplakette, die aus mehreren ineinandergreifenden Puzzleteilen besteht – jedes Teil trägt einen Namen der Kinder. Ein starkes Symbol: „Du hältst alles zusammen“ – emotional, dekorativ und als Tischaufsteller oder Wandstück umsetzbar.
Alle Ansichten freischalten
Registriere dich kostenlos, um alle Produktbilder zu sehen.
Produktansichten
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Birke-Multiplex 15 mm, A4–A3 Zuschnitt (ca. 300 x 200 mm)
1 Stück
6–12 €
Alternative: Ahorn massiv 18 mm, Zuschnitt (ca. 300 x 200 mm)
1 Stück
12–25 €
Holzleim D3 (bei 2-lagigem Aufbau / Backer)
ca. 20–40 g
0,50–1,50 €
Schleifpapier (Korn 120/180/240/320)
je 1–2 Bögen
2–4 €
Hartwachsöl (z.B. Osmo/Clou) oder Möbelöl
ca. 10–20 ml
1–3 €
Optional: Klarlack matt (Acryl/PU)
ca. 20–40 ml
2–5 €
Optional: Acrylfarbe für Gravur-Fill (schwarz/weiß) + Abziehlappen
kleine Menge
1–3 €
Optional: 3 mm Sperrholz als Rückwand/Backer (für zweilagige Optik)
1 Stück 300 x 200 mm
2–5 €
Optional: Aufhänger (Sägezahnaufhänger) oder Filzgleiter
1–2 Stück
0,50–2 €
Benötigte Werkzeuge
- CNC-Fräse (idealerweise mit Vakuum- oder Schraubspannung) und CAD/CAM (Fusion 360/VCarve/Aspire)
- Fräser: 6 mm Spiral-Upcut (Rohschnitt), 3 mm Downcut (Kontur sauber), 60° oder 90° V-Bit (Schrift), optional 2 mm Ballnose für 3D-Details
- Messmittel: Schieblehre, Stahllineal, Winkel
- Spannmittel: Opferplatte (MDF), Schrauben/Spannpratzen oder Starkklebeband+CA-Kleber (Blue-Tape-Method)
- Staubabsaugung + Gehörschutz/Schutzbrille
- Exzenterschleifer/Schleifklotz
- Laser (optional) für sehr feine Namen/Detailgravur optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Design & Parametrik festlegen
45–90 minLege Anzahl der Puzzleteile fest (z.B. zentrales „Vater“-Teil, außen 2–5 Kinderteile). Definiere Gesamtmaß (z.B. 220 x 140 mm) und Mindeststegbreiten: Stege zwischen Gravur und Kante mind. 6–8 mm, Zapfen/Hälse der Puzzle-Nasen mind. 10–12 mm, damit nichts ausbricht. Plane Toleranzen für die Steckung: bei Holz typischerweise 0,15–0,30 mm Spiel pro Seite (abhängig von Fräser, Holzfeuchte, Finish).
- Für „hard“: arbeite parametrisch (Zapfenradius, Spiel, Fräserdurchmesser), damit du später schnell anpassen kannst.
- Bei Multiplex wirken die Lagen dekorativ an der Kante; bei Ahorn wirkt es edler, verlangt aber saubere Faserrichtung.
Namen & Typografie platzieren
30–60 minSetze jeden Kindernamen in sein Puzzleteil. Achte auf ausreichende Fleischstärke unter der Gravur: V-Carve Tiefe meist 0,6–1,2 mm. Für sehr kurze Namen kannst du zusätzlich ein Icon (Herz) integrieren. Der Spruch („Du hältst alles zusammen“) als Bogen oder unterhalb in einer separaten Textzone.
- Schriften: Für CNC gut sind klare Sans (Montserrat, Futura) oder robuste Scripts (Pacifico) – zu dünne Haarlinien vermeiden.
- Bei V-Carve: Text nicht zu klein. Praxistauglich: Versalhöhe 10–14 mm, Script 12–18 mm.
CAM: Werkzeugwege planen
45–75 minErstelle getrennte Operationen: (1) Taschen/Planfräsung falls nötig, (2) V-Carve/Gravur, (3) Konturfräsung der Puzzleteile und Außenform, (4) optional Schlüsselloch/Nut für Standfuß. Nutze Tabs oder Onion-Skin (0,3–0,5 mm Restmaterial) für sicheren Halt beim Durchfräsen.
- Downcut für Sichtkante oben: reduziert Ausrisse. Upcut für tiefe Schnitte in mehreren Zustellungen (Spanabfuhr).
- Bei 15 mm MPX: Kontur in 3–5 Zustellungen, nicht in einem Durchgang.
Material vorbereiten & spannen
20–40 minHolz akklimatisieren (wenn möglich 24 h im Raum). Rohling rechtwinklig zuschneiden (etwas Übermaß). Opferplatte plan. Fixierung: ideal Vakuum; alternativ Schrauben außerhalb der Kontur oder Blue-Tape-Method (Malerkrepp + Sekundenklebergel) für freie Konturen ohne Schraubenkollision.
- Bei Blue-Tape-Method sparsam CA-Gel, sonst schwer lösbar; mit Isopropanol/Spachtel vorsichtig trennen.
- Nullpunkt sauber setzen (X/Y an Ecke, Z über Werkzeuglängenmessung oder Papiermethode).
CNC-Gravur (Namen + Spruch)
25–60 minFahre zuerst die Gravur, solange die Fläche stabil ist. V-Bit: 60° für feineres Schriftbild, 90° für kräftiger. Tiefe so wählen, dass der Kontrast sichtbar ist, ohne die Fläche zu schwächen (typ. 0,6–1,2 mm).
- Testgravur auf Reststück: Holz reagiert stark auf Maserung, insbesondere Ahorn.
- Wenn du Farbfilling planst: lieber etwas tiefer (ca. 1,0–1,5 mm) und anschließend sauber ausziehen.
CNC-Konturen: Puzzle-Geometrie fräsen
60–120 minFräse zunächst Innenkonturen/Trennlinien der Puzzleteile (falls als „echte“ Einzelteile gedacht) und danach die Außenkontur. Lasse Tabs stehen oder Onion-Skin. Anschließend Teil(e) lösen und Tabs bündig verschleifen. Prüfe die Passung: Teile sollen ohne Gewalt ineinander gehen, aber nicht wackeln.
- Kompensation (Kerf/Tool radius) korrekt setzen, sonst passen die Teile nicht. Für Holz sind 0,2 mm Spiel oft der Sweet Spot.
- Ecken: Dogbones nur, wenn du rechteckige Innenkanten brauchst; bei Puzzleformen sind Radien ohnehin organisch – wirkt hochwertiger.
Option Standfuß oder Wandaufhängung
30–60 minTischaufsteller: Fräse in den Standfuß eine 6–8 mm breite Nut (je nach Plakettendicke) mit 5–7° Neigung oder setze die Nut versetzt, damit die Plakette leicht nach hinten kippt. Wand: Schlüssellochfräsung rückseitig (z.B. 8 mm Kopf, 4 mm Schaft, Tiefe 6–7 mm) oder Metallaufhänger.
- Standfuß wirkt edel, wenn er aus gleichem Holz ist; für Kontrast: Nussbaum (wenn verfügbar).
- Schlüsselloch: genügend Restwand stehen lassen (mind. 6–8 mm), sonst bruchgefährdet.
Schliff & Kantenfinish
45–90 minSchleifen: 120 → 180 → 240 (Ahorn ggf. bis 320). Kanten leicht brechen (0,5–1 mm), Puzzle-Nasen besonders vorsichtig, damit die Geometrie nicht „ausgeleiert“ wird. Gravuren ausbürsten/absaugen.
- Nicht zu aggressiv auf Passflächen schleifen – sonst wird das Spiel zu groß.
- Bei Multiplex: Kanten mit 240er sauber, dann Öl – die Lagen „poppen“ schön.
Farb-Fill (optional) & Oberflächenbehandlung
60–120 min aktiv + TrocknungOptional Gravur füllen: Oberfläche abkleben oder nach dem Ölen füllen (je nach Effekt). Häufiger Workflow: (a) vor dem Ölen füllen, (b) nach Trocknung Überschuss abschleifen, (c) dann ölen/lacken. Finish: 1–2 dünne Öl-Aufträge (Zwischentrocknung 8–12 h) oder 2–3 Lackschichten (Zwischenschliff 320).
- Öl betont Ahorn/Birke warm; Lack bleibt heller und ist fleckenresistenter (Kinderhände).
- Vor Lack: Entstauben mit Tack- Cloth oder leicht feuchtem Tuch, sonst Einschlüsse.
Finale Montage, Qualitätscheck & Verpackung
20–40 minPuzzle zusammensetzen, Passung prüfen, Standfuß einsetzen oder Aufhänger montieren. Filzgleiter unten anbringen. Optional: kleine Karte mit Bedeutung/Spruch beilegen. Verpackung: Seidenpapier + Karton, damit Kanten nicht stoßen.
- Wenn Passung zu stramm: minimal an den Zapfenflanken mit 320er nacharbeiten, nicht an den „Mündungen“ der Buchsen.
- Für Geschenkqualität: Oberfläche gegen Streiflicht prüfen (Schleifriefen).
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
79–149 € (abhängig von Größe, Anzahl Namen, Standfuß, Inlay/Farbfill, Premiumholz).
ca. 12–22 € (Basis) bzw. 20–40 € (Premium/Extras).
ca. 55–110 € brutto vor Gemeinkosten (Material + anteilige Verschleißkosten abgezogen; Arbeitszeit muss über Preis mitgetragen werden).
65%4–7 h aktiv; mit Finish-Trocknung i.d.R. 1–2 Tage Durchlaufzeit.
Nein
Mittel
Mittel
