Personalisiertes Bierträger-Set mit Flaschenöffner
Ein Bierträger, der mehr kann als tragen: CNC-gefräster Holzträger mit lasergraviertem Spruch und Namen, plus integrierter Flaschenöffner. Dazu passende 3D-gedruckte Einsätze, damit Flaschen leise stehen und nichts klappert – perfekt für den nächsten Männerabend oder Grillabend.

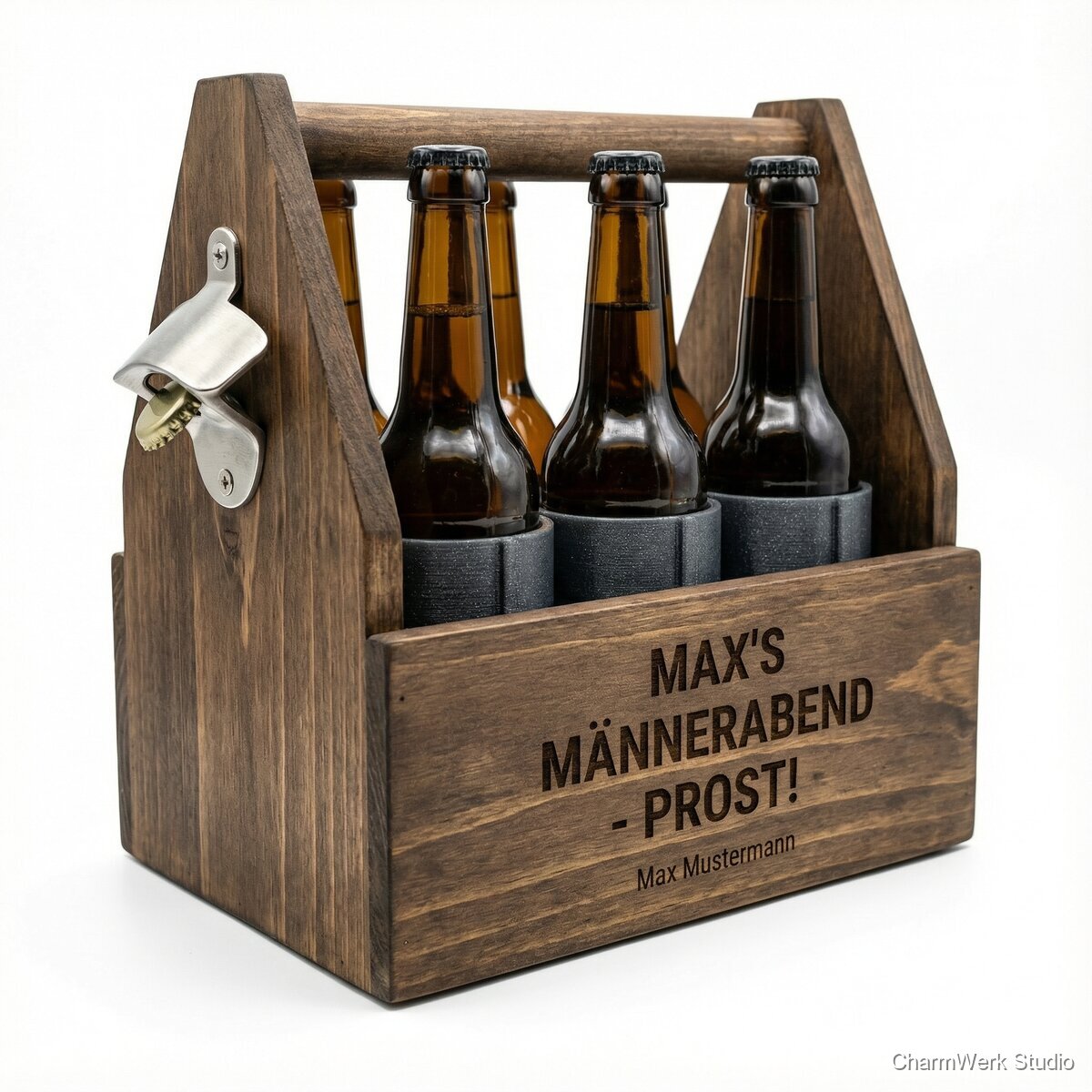

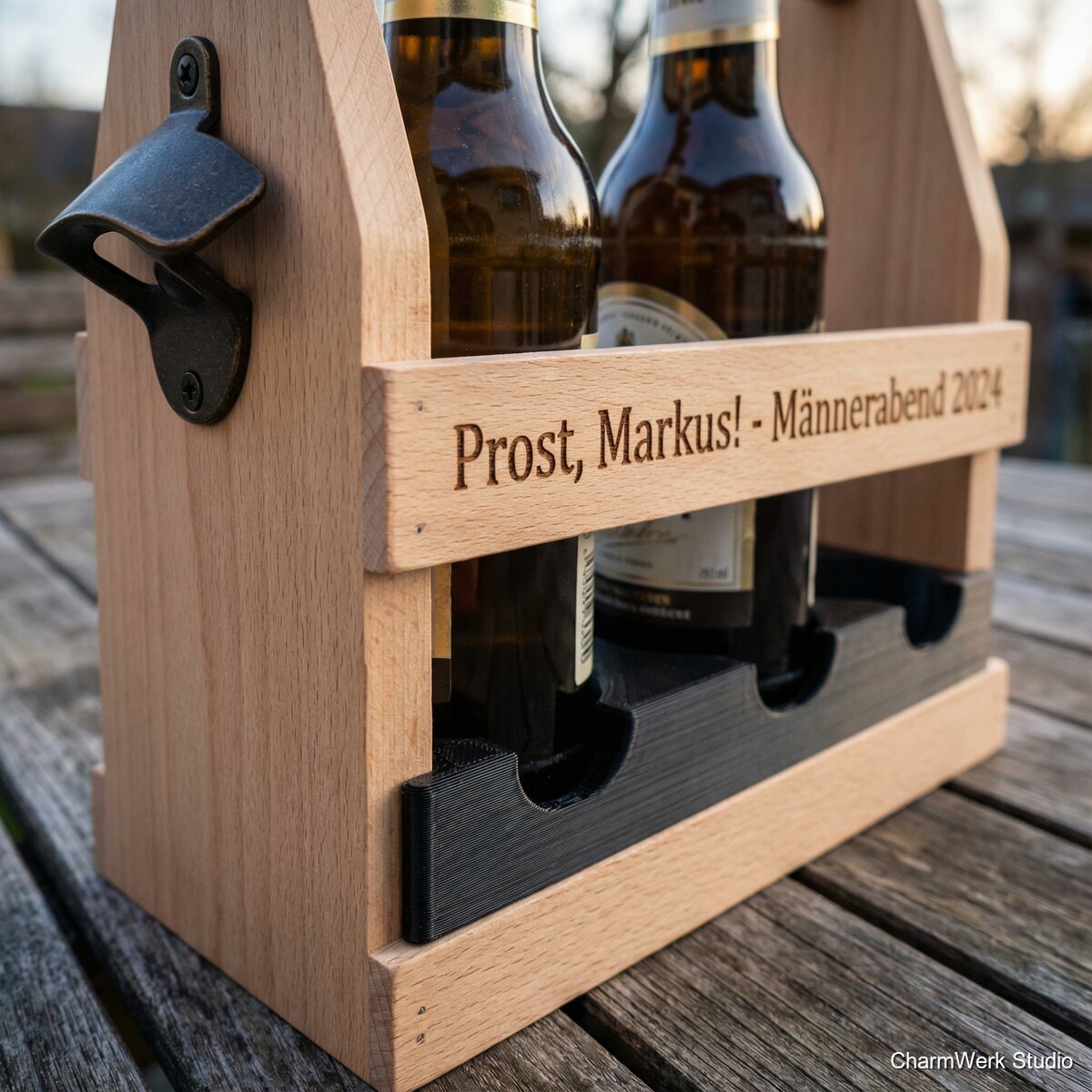

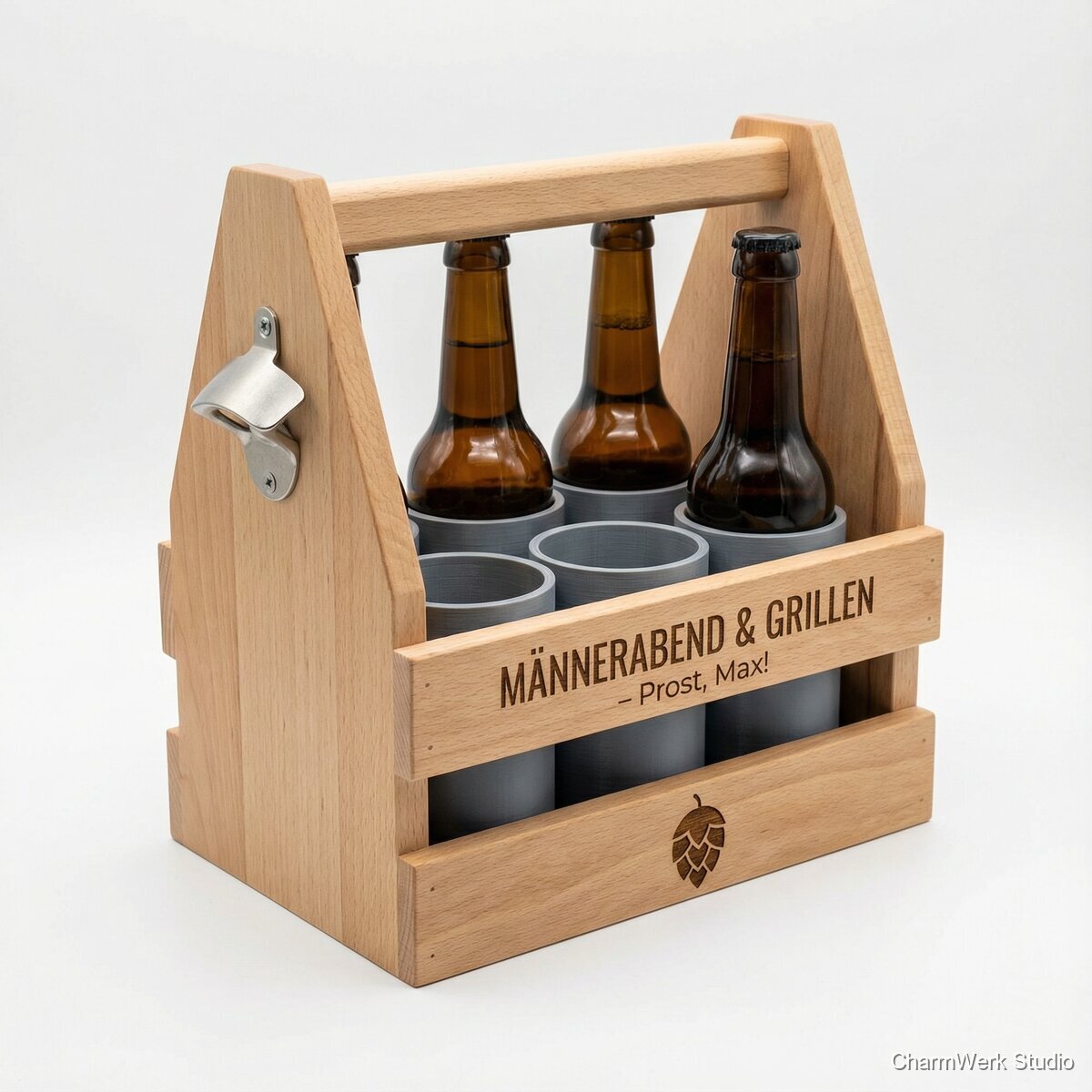

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Multiplex 12 mm, Zuschnitt ca. 600 x 400 mm (oder Reststück)
1 Stück
10–18 €
Multiplex 18 mm (oder Massivholzleiste) für Griff, ca. 350 x 60 mm
1 Stück
4–8 €
Holzschrauben Senkkopf 3,5 x 30 mm (alternativ Dübel + Leim)
8–12 Stk.
1–3 €
Holzleim D3 (wasserfest)
ca. 30–50 ml
0,50–1,50 €
Metall-Flaschenöffner (Wandöffner) + Schrauben
1 Set
3–8 €
PLA oder PETG Filament (für 6 Einsätze + ggf. Bodenring), ca. 120–200 g
1 Teilmenge
3–6 €
Schleifpapier (K120/K180/K240)
je 1–2 Bögen
1–3 €
Hartwachsöl oder Klarlack (Verbrauch)
ca. 20–40 ml
1–4 €
Optional: Filzgleiter 20–25 mm
4 Stk.
1–2 €
Benötigte Werkzeuge
- CNC-Fräse (z.B. 3-Achs) mit Spannmitteln/Opferplatte (MDF)
- VHM-Fräser: 6 mm Upcut (Kontur), 3 mm (Details), 90° V-Bit (optional)
- Lasergravierer (Diodenlaser/CO₂)
- 3D-Drucker (FDM)
- Akkuschrauber/Bohrmaschine + Senker
- Schleifklotz/Exzenterschleifer
- Zwingen (mind. 2–4 Stück)
- Entgrater/Feile, Zollstock/Winkel
- Pinsel/Tuch für Öl/Lack, Isopropanol zum Reinigen optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design & Maße festlegen
45–75 minLege das Flaschenlayout fest: 2 x 3 Flaschen. Rechne pro Flasche Ø 60–62 mm plus 8–10 mm Luft. Bewährt: Loch-/Sitzdurchmesser 70 mm je Flasche. Plane Außenmaß ca. 320 x 220 mm. Griffhöhe so, dass die Flaschenhälse frei sind und die Hand gut durchpasst (Innenausschnitt Griff ca. 120 x 35 mm). Erstelle CAD (Fusion/Carveco/Estlcam): Seitenteile mit Griffkontur, Bodenplatte, ggf. Querstreben/Trennwände.
- Mach ein schnelles Pappmodell (10 min), um Griffhöhe und Flaschenabstand zu prüfen.
- Plane Schraub-/Dübelpunkte so, dass du nicht in spätere Öffner-Schrauben kommst.
- Wenn du lasergravieren willst: Gravurfläche als glatte Zone ohne Fräsriefen einplanen.
CNC-Setup & Materialvorbereitung
30–45 minMultiplex auf Maß zuschneiden (wenn nötig) und auf Opferplatte spannen (Schrauben außerhalb der Konturen oder Vakuum). Nullpunkt setzen. Werkzeugwege: Taschen/Bohrungen zuerst, dann Innenkonturen (Griffloch), zuletzt Außenkontur mit Tabs.
- Multiplex: saubere Kanten mit frischem Fräser; ggf. Malerkrepp + CA-Kleber-Methode gegen Ausrisse.
- Für Außenkonturen Tabs (3–4 mm) setzen, damit Teile nicht losreißen.
- Feed/Speeds als Ausgang: 6 mm Fräser ~18.000 rpm, 1200–1800 mm/min, Zustellung 2–3 mm (je nach Maschine).
CNC-Fräsen der Holzteile
60–120 minFräse Seitenteile (2x), Boden (1x) und optional Trennwand/Querstreben (1–2 Teile). Bei Bedarf Taschen für den Öffner an der Stirnseite: z.B. 2–3 mm tief, damit er plan anliegt. Bohrungen für Schrauben vorsehen (3 mm), Senkung später per Hand.
- Bei 12 mm Multiplex kann ein leichter Schlichtgang (0,2–0,3 mm) die Kante deutlich verbessern.
- Innenausschnitte (Griff) zuerst, dann Außenkontur – verhindert Versatz.
- Beschrifte Teile direkt nach dem Fräsen (Bleistift), damit links/rechts nicht vertauscht wird.
Entgraten, Schleifen, Passprobe
35–60 minTabs entfernen, Kanten entgraten. Grobschliff K120, dann K180/K240. Trockenmontage: Boden zwischen Seitenteile, prüfen ob Flaschen sicher stehen und der Griff bequem ist. Senke Schraublöcher leicht an.
- Multiplex-Kanten saugen stark: Kanten separat einmal extra schleifen/ölen.
- Eine kleine 1–2 mm Fase fühlt sich deutlich hochwertiger an.
- Vor dem Ölen/Lackieren Staub gründlich entfernen (Staubsauger + leicht feuchtes Tuch).
Lasergravur (Spruch + Name)
20–40 minGravur auf einem Seitenteil oder der Stirnseite platzieren. Multiplex ggf. mit Isopropanol entfetten. Laserparameter abhängig vom Gerät: Ziel ist kontrastreiche, nicht zu tiefe Gravur. Nach der Gravur Ruß/Schmier mit leicht feuchtem Tuch oder Melaminschwamm entfernen.
- Vorher Testgravur auf Reststück: Schriftgröße ≥ 10–12 pt für gute Lesbarkeit.
- Masking Tape kann Schmauchspuren minimieren (danach abziehen).
- Wenn du ölst: erst gravieren, dann sehr dünn ölen – Öl macht Gravur oft satter.
3D-Druck der Anti-Klapper-Einsätze
90–180 min (Druckzeit, parallel möglich)Konstruiere 6 Einsätze als Ringe/Cups: außen passend zum Sitz (z.B. Ø 70 mm), innen Ø 62–63 mm, Höhe 12–18 mm. Optional Bodenringe + kleine Stege, damit Flaschen zentriert stehen. Druck in PETG (robuster bei Wärme) oder PLA (einfach, ausreichend). 0,2 mm Layer, 3 Perimeter, 20–30% Infill.
- PETG empfohlen, wenn der Träger mal im warmen Auto liegt (PLA kann weich werden).
- Leiser wird’s mit TPU-Lip (optional): dünner TPU-Ring oben aufkleben.
- Toleranzen: außen 0,3–0,5 mm kleiner designen als Holzloch, damit es ohne Gewalt passt.
Endmontage (Leimen/Schrauben)
45–75 min + TrocknungBoden und ggf. Trennwände mit D3-Leim einsetzen, ausrichten, zwingen. Danach verschrauben (vorbohren 2,5–3 mm, senken). Griffteil aufsetzen (falls separat), verleimen + verschrauben oder verdübeln. Alles rechtwinklig prüfen.
- Leim sparsam: zu viel Leim quillt in Sichtbereichen raus und stört beim Finish.
- Erst eine Seite fixieren, dann zweite Seite ansetzen – so bleibt’s winklig.
- Wenn du nur schraubst: trotzdem ein dünner Leimfilm erhöht die Stabilität deutlich.
Flaschenöffner montieren & Finish auftragen
45–60 min (ohne Trockenzeiten)Öffner an der gewünschten Position anzeichnen (komfortabel: Stirnseite, 60–80 mm unter Oberkante). Vorbohren, montieren. Finish: 1. Schicht Hartwachsöl dünn auftragen, 15 min einziehen lassen, Überschuss abnehmen, trocknen. Zwischenschliff K240, 2. Schicht. Alternativ 2–3 dünne Lackschichten.
- Schrauben vom Öffner nicht zu lang wählen, damit sie innen nicht in Flaschenbereich ragen.
- Bei Öl: sehr dünn arbeiten – dicke Schichten bleiben klebrig.
- Filzgleiter unten dran erhöhen Wertigkeit und schützen Tisch/Grillplatte.
Einsätze einsetzen & Qualitätscheck
15–25 min3D-Einsätze eindrücken (ggf. minimal anschleifen). Test mit 6 Flaschen: Sitz, Klappern, Tragekomfort, Öffner-Funktion. Kanten nochmal nacharbeiten, falls irgendwo scharf.
- Wenn Einsätze zu locker: 1–2 Streifen dünnes doppelseitiges Klebeband oder ein Tropfen flexibler Kleber.
- Wenn zu stramm: Einsätze außen mit K180 leicht rundschleifen.
- Optional: kleines 3D-gedrucktes Fach für Kronkorken mit Magnet an der Innenseite.
Markt & Machbarkeit
69–129 € (abhängig von Personalisierung, Holzart, Finish, Einsätzen/TPU, Designkomplexität).
Ca. 24–52 €.
Ca. 45–85 € brutto vor Maschinen-/Energiekosten bei Verkauf 99–129 €; bei 79 € eher knapp, aber möglich mit effizientem Workflow und Restholz.
45%4–6 h aktiv; typischerweise 1 Tag Durchlauf wegen Trocknung/Druck parallel.
Nein
Hoch
Mittel
