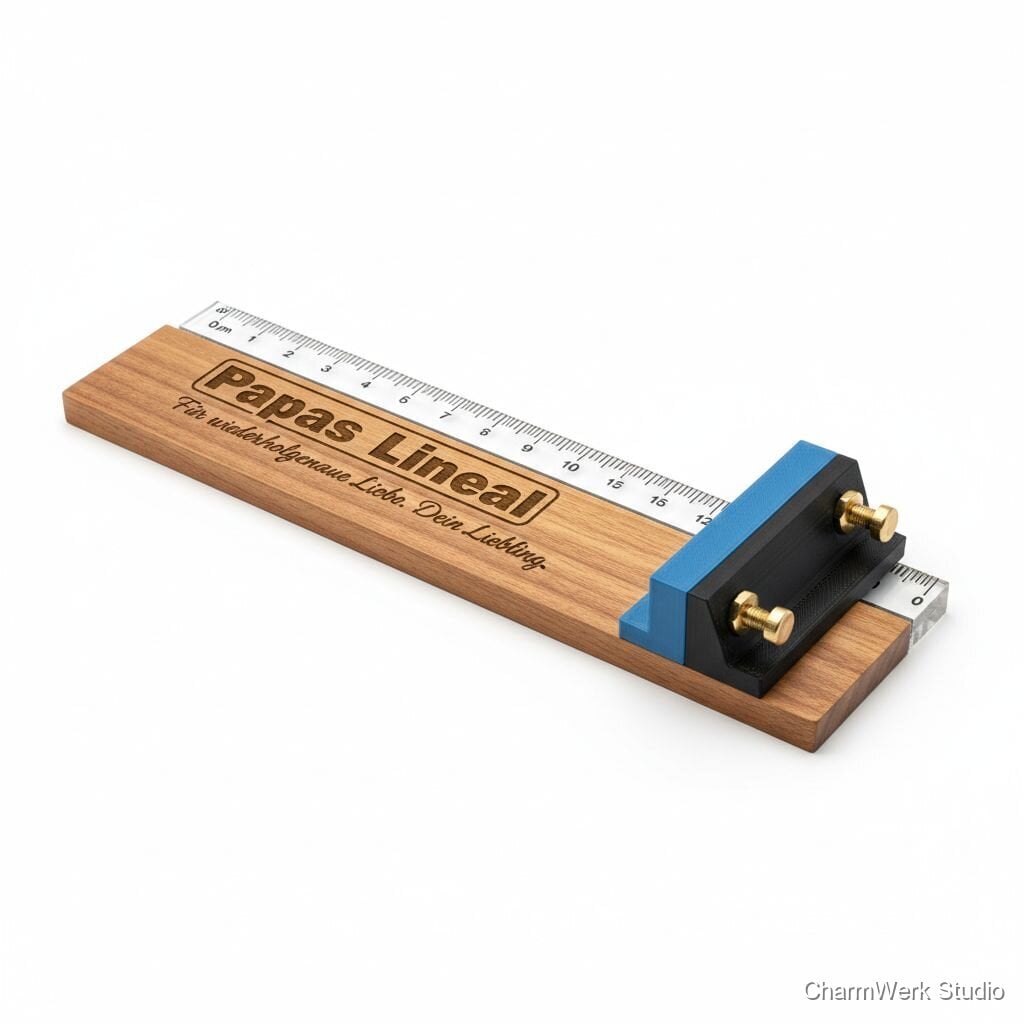

Werkbank-Kantenlineal mit 3D-Anschlag und Gravur
Ein praktisches Kantenlineal für die Werkbank, graviert mit Papas Namen und einer liebevollen Widmung. Der 3D-gedruckte Anschlag sorgt für wiederholgenaue Messungen – ein Geschenk, das er wirklich benutzt.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Birke Sperrholz 3 mm (Streifen 300x40 mm) – Hauptmaterial
1 Stück
€3.50
Alternativ: Acrylglas 3 mm (Streifen 300x40 mm)
1 Stück (optional)
€5.50
PLA-Filament (Farbe nach Wahl) – für 3D-Anschlag
≈ 20 g
€0.80
M3 Gewindeeinsatz (Heat-set oder Messinggewindeeinsatz) – für Schraubverbindung
1 Stück
€0.50
M3 Senkkopfschraube (Kurz) + Unterlegscheibe
1 Satz
€0.20
Schmirgelpapier (Körnung 120, 240)
kleines Set
€0.60
Holzöl / Finish (kleine Menge)
30 ml (oder Probenmenge)
€1.80
Holzleim / Sekundenkleber (kleine Menge)
1 Tube
€0.40
Klebeband / Masking-Tape (für Schutz beim Gravieren)
kleines Stück
€0.20
Verpackung (Geschenkbox + Band)
1 Set
€1.00
Anteilig: Laser/Gravierkosten (Strom, Verschleiß)
pro Stück (anteilig)
€3.50
Anteilig: 3D-Druck (Strom, Verschleiß)
pro Druck
€0.50
Benötigte Werkzeuge
- Lasergravurmaschine (oder alternativer Handgravierer) optional
- 3D-Drucker (FDM) mit 0.4 mm Düse
- CAD/Vector-Software (z. B. Inkscape, Fusion 360) + Slicer für Druck
- Feinzange / Spachtel zum Entfernen von Support optional
- Bohrmaschine / Handbohrer + 3 mm Bohrer
- Senker / Körner optional
- Heißluftföhn / Lötspitze (zum Einpressen von Heat-set Inserts) optional
- Schleifklotz / Schleifpapier
- Pinsel / Tuch zum Ölen
- Schraubendreher (passend zur M3 Schraube)
- Messschieber oder Lineal (Prüfung der Genauigkeit) optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Anfänger
Entwurf & Layout
10–15 MinutenErstelle eine Vektorvorlage: Länge (z. B. 300 mm), Position der Gravur (Name/Widmung) und Bohrlochposition(en) für den Anschlag. Modell für den 3D-Anschlag (kleiner Anschlag mit Nut/Schraubenloch) in Fusion360/PrusaSlicer vorbereiten.
- Laser-Gravurvorgaben: Schrift nicht zu fein (mind. 3–4 mm Buchstabenhöhe für gute Lesbarkeit), Pfadlänge prüfen.
- 3D-Anschlag einfach gestalten: rechteckiger Block ~40×15×12 mm mit 3 mm Versenkung für Schraubenkopf.
Material vorbereiten (Holz/Acryl zuschneiden)
10–15 MinutenSäge oder schneide den Streifen auf Länge (z. B. 300 mm) und breite (40 mm). Entgrate Kanten mit Schleifpapier.
- Bei Acryl vorsichtig schneiden/plotsen, Kanten nicht zu stark aufrauen, sonst wird die Gravur schwammig.
- Beim Holz: Kanten mit 240er leicht abrunden für angenehmes Handling.
Lasergravur
10–15 Minuten (inkl. Tests)Graviere Name und Widmung auf das vorbereitete Brett. Test auf Reststück durchführen, um Leistung/Geschwindigkeit einzustellen.
- Maschine mit niedriger Leistung und mehreren Durchgängen testen, um Ausbrennungen zu vermeiden.
- Klebeband vor dem Gravieren aufkleben verhindert Ausrisse an Acrylkanten.
3D-Druck des Anschlags
30–45 Minuten (Druckzeit; kann parallel laufen)Slicen und Drucken des kleinen Anschlags (PLA oder PETG). Druckorientierung so wählen, dass Zugbelastung auf die Schichten minimiert wird.
- Kleine Teile: 0.2 mm Schichthöhe, 20% Infill reichen meist.
- Druck parallel zur Gravur starten, um Gesamtzeit zu sparen.
Sanding & Finish
10–15 Minuten (plus Trocknungszeit 15–30 Minuten je nach Öl)Feinschliff der Fläche (120→240), Kanten brechen. Holz leicht ölen, überschüssiges Öl abwischen.
- Öl dünn auftragen – mehrere dünne Schichten sind besser als eine dicke.
- Bei Acryl: nur sehr leicht polieren, kein Öl verwenden.
Bohren & Einbau des Anschlags
10–15 MinutenPosition markieren, 3 mm Loch vorbohren, Heat-set Insert einsetzen (oder Messinggewindeeinsatz eingeklebt) und 3D-Anschlag verschrauben.
- Körner verwenden, damit der Bohrer nicht wegrutscht.
- Insert mit Heißluft oder passendem Werkzeug einpressen, nicht mit zu viel Kraft.
Feinabstimmung, Test & Verpackung
5–10 MinutenAnschlag auf Wiederholgenauigkeit prüfen (mehrere Messungen mit Anschlag), ggf. Justieren. Geschenk verpacken.
- Druckproben anfertigen (z. B. Testbrett) und mit Lineal prüfen.
- Ein kleines Pflegeetikett (’Mit Öl pflegen’) macht das Geschenk professionell.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
€45 (personalisierte Gravur + 3D-Anschlag)
≈ €13.00
≈ €12.00 (bei Annahme eines Arbeitswertes von €20/Stunde und 1 Stunde Arbeitszeit)
27%1–2 Stunden (aktive Arbeit); 2–3 Stunden inkl. Druck/Trocknung
Ja
Mittel
Mittel
