Werkstatt 'Best Dad' Werkzeugwagen-Organizer

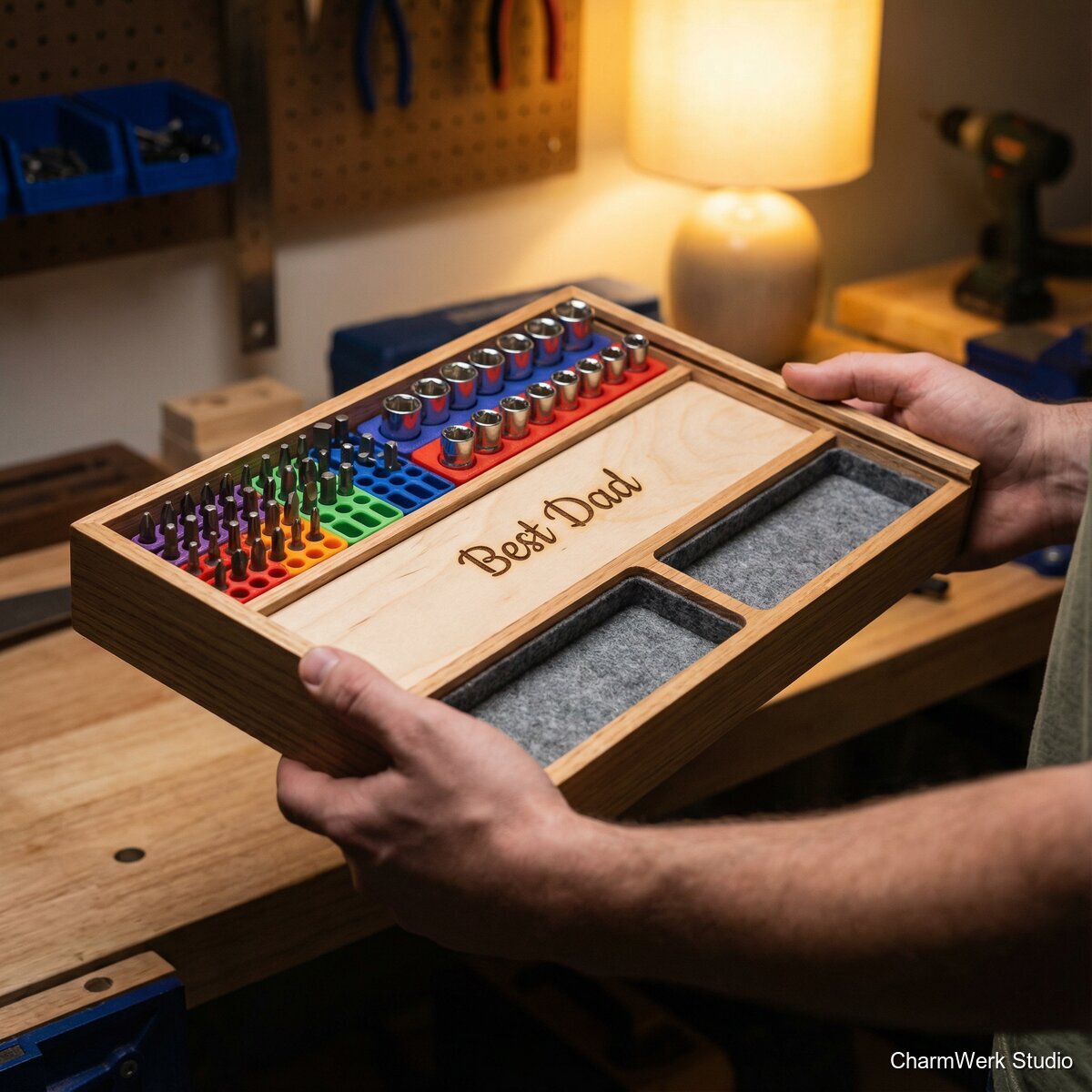

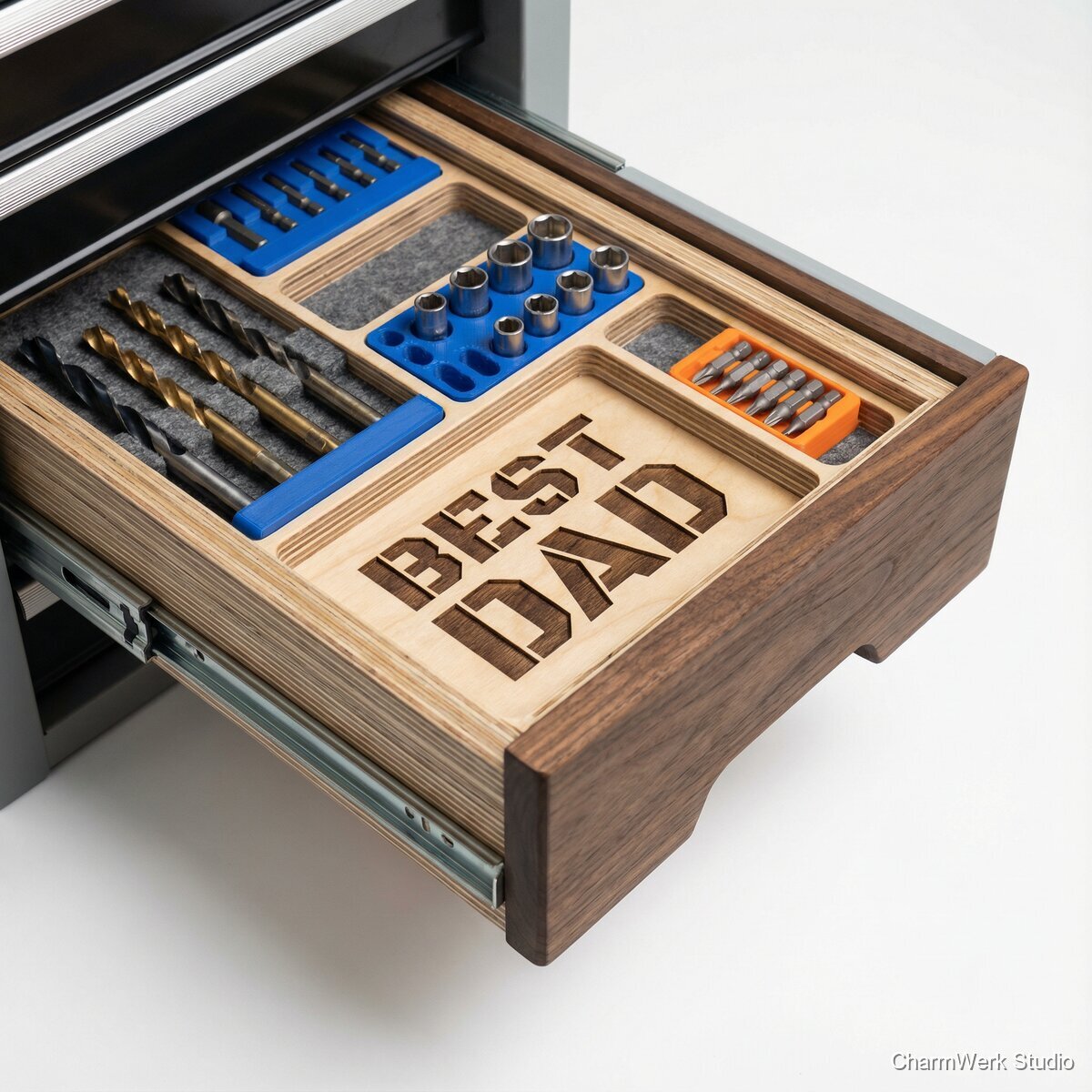

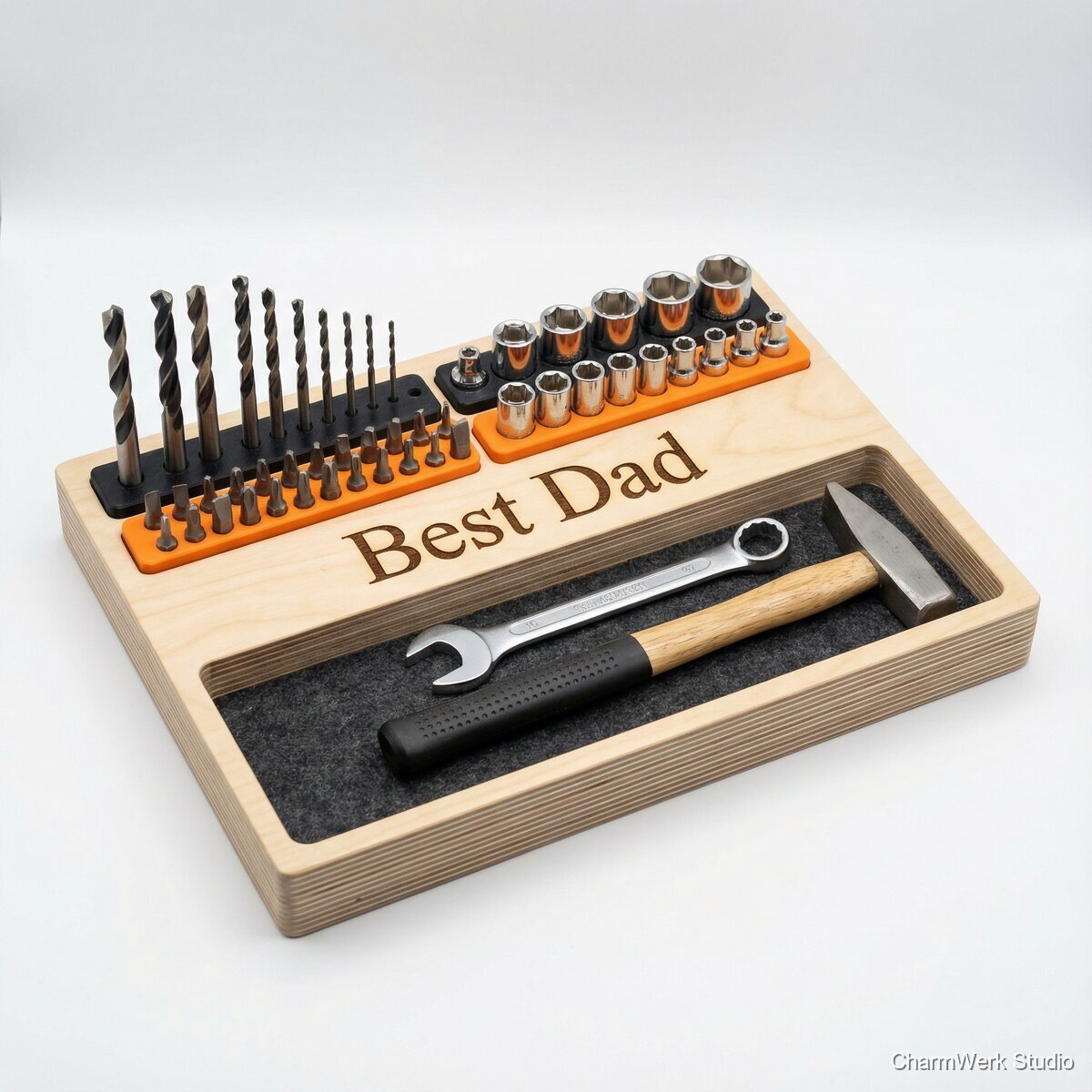

Ein Organizer, der Ordnung und Stolz in die Werkstatt bringt: CNC-gefräste Einlage für Schublade/Toolbox mit lasergraviertem „Best Dad“-Schriftzug. Ergänzt durch 3D-gedruckte Einsätze für Bits, Stecknüsse oder Bohrer – exakt passend zu Papas Lieblingsset.
Alle Ansichten freischalten
Registriere dich kostenlos, um alle Produktbilder zu sehen.
Produktansichten
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Birke Multiplex 18 mm, Zuschnitt ca. 500 × 400 mm (für 450×350 Endmaß + Rand)
1 Stück
12–20 €
Alternativ: Hartholzplatte (z.B. Buche/Esche) 18 mm, 500 × 400 mm
1 Stück
18–35 €
Filz selbstklebend 1–2 mm (schwarz/grau), ca. A3–A2
1 Bogen/0,25 m²
5–12 €
PLA oder PETG Filament 1,75 mm (für 200–400 g Verbrauch)
0,25–0,4 kg
6–12 € (anteilig)
Holz-Finish: Hartwachsöl (z.B. Osmo TopOil/Hartwachsöl)
ca. 30–50 ml
2–5 € (anteilig)
Sprühkleber oder Kontaktkleber (wenn Filz nicht selbstklebend)
kleine Menge
3–8 € (anteilig)
Optional: Neodym-Magnete 10×3 mm (N35/N52)
10–30 Stück
6–15 €
Optional: Sekundenkleber/2K-Epoxy zum Fixieren von Magneten
kleine Menge
2–6 € (anteilig)
Benötigte Werkzeuge
- CNC-Fräse (Arbeitsbereich mind. 500×400 mm) + Opferplatte + Spannmittel (Schrauben/Spanner) + Staubabsaugung oder Dust Shoe.
- Fräser: 6 mm Downcut (Schruppen), 3 mm Upcut/Downcut (Details), 90° V-Bit oder 60° V-Bit (Gravur), optional 3 mm Kugelfräser (leichte Verrundungen in Taschen).
- Laser (Diode/CO₂) für Gravur – alternativ CNC-V-Carve möglich. optional
- 3D-Drucker (FDM) + Slicer (PrusaSlicer/Cura).
- Messwerkzeuge: digitaler Messschieber, Winkel, Stahllineal, Tiefenmaß.
- CAD/CAM: Fusion 360 / FreeCAD + CAM oder VCarve/Aspire; für schnelle Konturen ggf. Inkscape.
- Schleifmittel: 120/180/240er, Schleifklotz/Exzenterschleifer.
- Entgrater/Kantenfräser oder Handhobel für leichte Fasen. optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Schublade & Werkzeugset vermessen (entscheidend)
60–120 minSchubladen-Innenmaß (B×T) an 3 Punkten messen (vorn/mitte/hinten), da Werkzeugwagen selten perfekt rechtwinklig sind. Höhe bis zur Schubladen-Unterkante (inkl. evtl. Querstreben) prüfen. Dann jedes relevante Tool messen: Länge/Breite/Höhe, kritische Stellen (Ratschenkopf, Stecknuss-Außendurchmesser, Bitlänge). Entscheide, ob Tools „liegend“ in Taschen liegen oder in 3D-gedruckten Haltern stecken. Plane Entnahme-Finger (Halbmond/Schlitz) pro Tool ein.
- Mit Malerkrepp am Werkzeug markieren, wo Greifmulden sinnvoll sind.
- Bei Stecknüssen zusätzlich den Vierkant prüfen (1/4", 3/8", 1/2") und die Außen-Ø pro Größe notieren.
- Für „perfekte Passung“: 0,5–1,0 mm Spiel seitlich einplanen, bei Filzauflage ggf. +0,5 mm.
Layout & CAD-Konstruktion (Inlay + Module)
150–240 minIn CAD die Grundplatte als exaktes Schubladenmaß modellieren (z.B. 449×349 mm, wenn die Schublade 450×350 mm hat – bewusst 0,5–1 mm Luft je Seite). Werkzeuge als vereinfachte Volumenkörper anlegen und Taschen (Pockets) daraus ableiten. Für 3D-gedruckte Einsätze: Standardisiere ein Raster (z.B. 20 mm Rand + 10 mm Stege) oder nutze definierte „Buchten“, in die Module verschraubt/geklemmt/eingelegt werden. Plane „Best Dad“-Gravurzone: gut sichtbar, aber nicht im Arbeitsbereich, z.B. oben links 80×40 mm oder als Banner über die Breite.
- Taschenboden stehen lassen: min. 3–5 mm, damit nichts durchbricht.
- Stege zwischen Taschen min. 8–12 mm für Stabilität (Multiplex kann sonst ausbrechen).
- Für modulare Einsätze: Nut-Feder oder 2–4 Passstifte (3D-gedruckt) erleichtern Ausrichtung.
CAM-Setup: Frässtrategien definieren
60–120 minLege Schruppen (adaptive/trochoidal) für tiefe Taschen an und Schlichten (2D Contour) für saubere Kanten. Typische Tiefen: 10–14 mm bei 18-mm-Platte. Plane eine leichte Fase/Verrundung an Taschenoberkanten (0,5–1 mm), damit Tools angenehmer entnommen werden können. Außenkontur zuletzt fräsen (mit Tabs), damit das Werkstück bis zum Schluss stabil bleibt.
- Downcut für obere Kante (sauber), Upcut für tiefe Taschen (besserer Spanabtransport) – bei Multiplex oft Kombination: erst Downcut flach, dann Upcut tief.
- Tabs an langen Seiten: 6–8 Stück à 8×3 mm verhindern Verrutschen.
- Teststück (kleiner Pocket) fräsen, um Spielmaß zu validieren.
CNC-Fräsen der Holz-Einlage
120–210 minWerkstück plan auf Opferplatte spannen (Schrauben außerhalb der Fräsbahnen oder Spannpratzen). Nullpunkt definieren (z.B. links vorne). Fräsreihenfolge: (1) Taschen schruppen, (2) Taschen schlichten, (3) Kanten/Griffmulden, (4) optional V-Carve-Details, (5) Außenkontur. Nach dem Fräsen Tabs entfernen, Kanten säubern.
- Staubabsaugung nutzen – Multiplex erzeugt viel feinen Staub.
- Bei 18 mm Birke: 6-mm Fräser typ. 18.000 rpm, 1.200–2.500 mm/min, Zustellung 2–4 mm (abhängig von Maschine) – konservativ starten.
- Bei Ausrissgefahr: letzte Schlichtbahn mit 0,2–0,3 mm Aufmaß + finaler Schlichtgang.

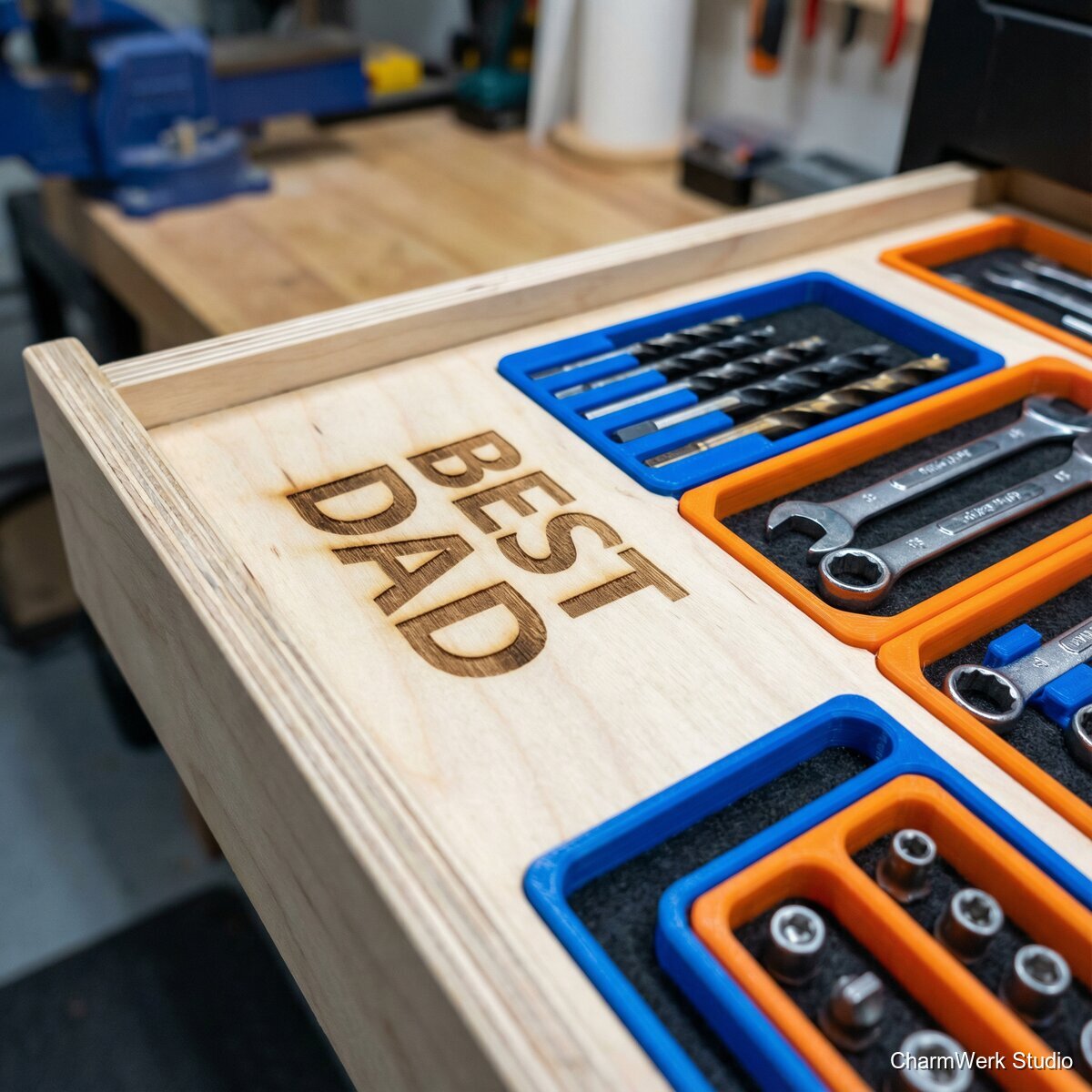

Lasergravur „Best Dad“ (oder CNC-V-Carve)
20–45 minNach dem Fräsen die Gravur platzieren. Laser: leicht defokussiert für gleichmäßige Fläche oder Vektorgravur für saubere Linien. Bei CNC: V-Carve mit 60°/90° V-Bit. Anschließend optional Farbfüllung: Gravur mit schwarzem Wachs/ACRYL einreiben und Überschuss abnehmen.
- Vorher auf Reststück die Einstellungen testen (Multiplex variiert stark).
- Gravur nach dem Schleifen, aber vor dem Ölen/Lackieren ist oft am saubersten (weniger Schmieren).
- Bei Farbfüllung: erst ölen/lackieren (1 dünne Schicht), dann füllen – reduziert Ausbluten in die Holzfasern.
Schleifen & Finish (werkstatt-tauglich)
90–180 min (plus Trockenzeit)Alle Kanten brechen (Handschliff 180–240). Oberfläche leicht schleifen (180→240). Staub gründlich entfernen. Finish: Hartwachsöl (2 dünne Schichten, Zwischenschliff 320 optional) oder PU-Klarlack (2–3 Schichten) für maximale Chemikalien-/Ölbeständigkeit. Trocknungszeiten beachten.
- Hartwachsöl wirkt warm und reparierbar; Lack ist härter, aber bei Beschädigung aufwendiger.
- Schubladen-Einsatz: seidenmatt ist praktischer (Fingerabdrücke weniger sichtbar).
- Kanten besonders gut sättigen (dort zieht Öl/Lack am stärksten ein).
3D-Module konstruieren (Bits/Stecknüsse/Bohrer)
90–180 minEntwirf Einsätze passend zum Set: Bit-Block mit konischen Einlässen (z.B. 6,35-mm Bits: 6,4–6,6 mm Bohrung/Schlitz je nach Drucktoleranz). Stecknuss-Halter: entweder vertikale Stifte (passend zum Vierkant) oder horizontale Mulden mit Beschriftung. Bohrerblock: abgestufte Bohrungen (z.B. 1–10 mm) mit 0,2–0,4 mm Spiel. Plane Einrastnasen oder Schraubpunkte, wenn die Module dauerhaft fixiert werden sollen.
- PETG ist zäher und temperaturfester (Werkstatt!), PLA geht auch, kann aber im Sommer/Auto weich werden.
- Für Stecknüsse: Beschriftung (Größe) direkt als erhabener Text mitdrucken oder nachträglich lasergravieren (bei Acryl) – bei FDM reicht oft erhabene Schrift 0,6–0,8 mm.
3D-Druck & Nacharbeit
240–420 min (Druckzeit, parallel nutzbar)Drucke Module mit 0,2 mm Layer, 3–4 Perimeter, 20–35% Infill (Grid/Gyroid). Funktionsflächen ggf. mit 0,16 mm Layer. Nacharbeit: Kanten entgraten, Passungen testen. Falls Module in Holz-Buchten liegen: unten 0,5 mm Luft lassen, damit nichts kippelt (Holz ist nie 100% plan).
- Für passgenaue Löcher: oft 0,2–0,4 mm größer modellieren (FDM-Loch schrumpft).
- Für Bits: lieber Schlitzgeometrie (leicht federnd) statt perfektem Rundloch – hält besser trotz Toleranzen.
- Wenn es klappert: dünne Filzpunkte oder TPU-Pads aufkleben.
Filz einbringen & Endmontage
45–90 minFilz nur dort, wo Metall auf Holz schlagen könnte oder wo Antirutsch nötig ist: z.B. unter Ratschenkopf-Auflage oder in Entnahmezonen. Filz zuschneiden (Plotter/Cutter oder Schablone). 3D-Module einsetzen: press-fit, verschrauben (2× Holzschrauben 3×16 mm von unten) oder mit dünnem doppelseitigem Klebeband fixieren. Alles im Schubladenmaß testen.
- Vollflächiger Filz sieht edel aus, macht aber Taschenmaße kritischer und saugt Öl/Schmutz – punktuell ist werkstattfreundlicher.
- Bei selbstklebendem Filz: nach dem Ölen/Lackieren mind. 24 h warten, sonst hält der Kleber schlecht.
- Optional: kleine Griffmulde/Loch (20–25 mm) als „Lift-out“ zum kompletten Herausnehmen der Einlage.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
129–219 € (je nach Komplexität, Anzahl Module, Magnet-Upgrade, Personalisierung und ob exaktes Set-Scanning/Design enthalten ist).
Basis ca. 25–49 €; mit PETG + Magnete + hochwertigem Lack eher 40–65 €.
Bei 159 € Verkaufspreis und 45 € Material: ca. 114 € Deckungsbeitrag vor Arbeitszeit/Overhead. Rechnet man 8 h Arbeitszeit à 20–30 €/h an, ist ein Verkaufspreis von 179–219 € für echte Maßanfertigung marktgerechter.
55%7–10 h aktiv; realistische Durchlaufzeit 2–3 Tage wegen Finish-Trocknung + ggf. Iteration der Passungen.
